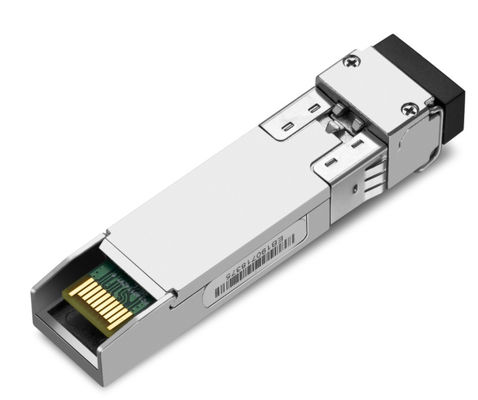

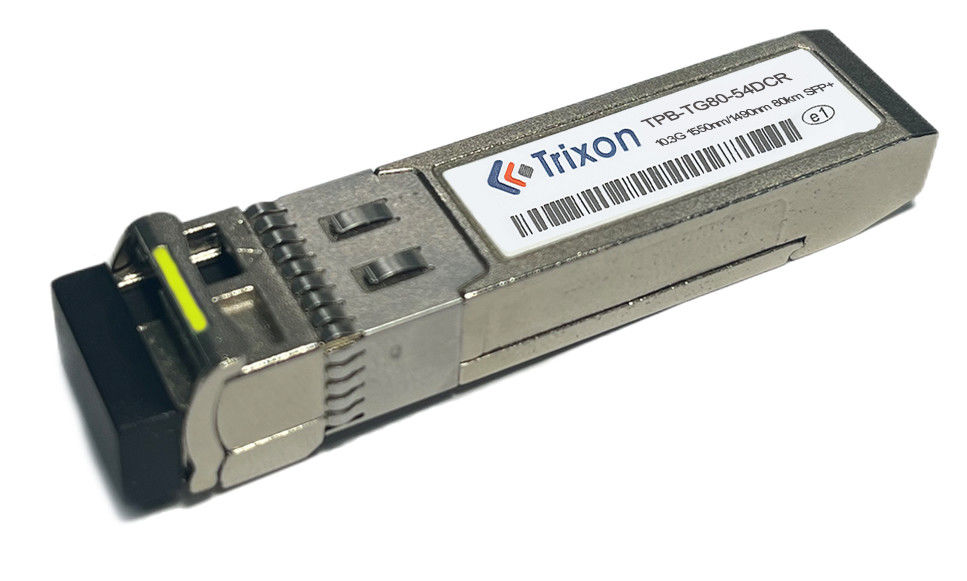

트릭슨 10GE BIDI SFP+ 80km는 광섬유를 통해 초당 10 기가비트 양방향 데이터 통신을 지원하는 작은 형식 요소 플러그 할 수있는 트랜시버입니다.최대 전송 거리는 80km, SFP+ 멀티 소스 계약 (MSA) 표준 (SFF-8431) 에 적합합니다.
이 SFP+ 트랜시버에는 내장된 세리얼라이저/데세리얼라이저 (SerDes) 인터페이스와 광섬유 전송/ 수신 기능이 컴팩트하고 핫스ਵੈ치 가능한 모듈에 포함되어 있습니다.SFP + MSA 사양에 의해 정의 된 표준 2 와이어 시리즈 인터페이스를 통해 액세스 할 수있는 디지털 진단 모니터링 및 시리즈 ID 기능을 지원합니다..
트릭슨 10GE BIDI SFP+ 80km는 RoHS를 준수하고 납이 없으며, 지침 2002/95/EC 및 2005/747/EC의 제한 재료 요구 사항을 충족합니다.작은 플러그인 형태의 요소, 높은 속도 용량 및 확장 된 80km 범위는 10GbE 광학 상호 연결 애플리케이션에 대한 이상적인 솔루션입니다.
| 사양 | 세부 사항 |
|---|---|
| 운영 데이터 비율 | 10.3Gbps |
| 거리 | 최대 80km |
| 전원 공급 | 단일 3.3V |
| 논리 인터페이스 | TTL |
| 커넥터 인터페이스 | 양방향 단일 LC |
| 핫 플러그 가능 | 네 |
| 준수 표준 |
MSA SFP 사양 텔코르디아 GR-253-CORE IEEE802.3ae |
| 진단 모니터링 | SFF-8472와 호환되는 디지털 진단 모니터 인터페이스 |
| 작업용 케이스 온도 | 0°C ~ +70°C (표준) |
기술 매개 변수:
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
| 송신기 | |||||
| 중앙 파장 | λc | 1540 | 1550 | 1560 | nm |
| 1480 | 1490 | 1500 | nm | ||
|
사이드 모드 억제 비율 |
SMSR | 30 | - | - | dB |
| 스펙트럼 너비 (-20dB) | Δλ | - | - | 1 | nm |
| 평균 출력 전력*참고3 | 파우트 | -1 | - | 4 | dBm |
| 멸종 비율 | 응급실 | 6.5 | - | - | dB |
| 오프 송신기의 평균 전력 | 파워오프 | - | - | -30 | dBm |
| 상대적 강도 소음 | RIN | - | - | -128 | dB/Hz |
| 출력 광학 눈 | IEEE802.3ae-2005을 준수합니다. | ||||
| 수신기 | |||||
| 중앙 파장 | λc | 1480 | 1490 | 1500 | nm |
| 1540 | 1550 | 1560 | nm | ||
| 수신기 감수성*참고4 | SEN | - | - | -23 | dBm |
| 수신기 과부하 | Pmax | -7 | - | - | dBm |
| 부채가 적립된 경우 | LOSD | - | - | -24 | dBm |
| LOS 주장 | LOSA | -38 | - | - | dBm |
| LOS 히스테레스 | 손실 | 0.5 | - | dB | |
