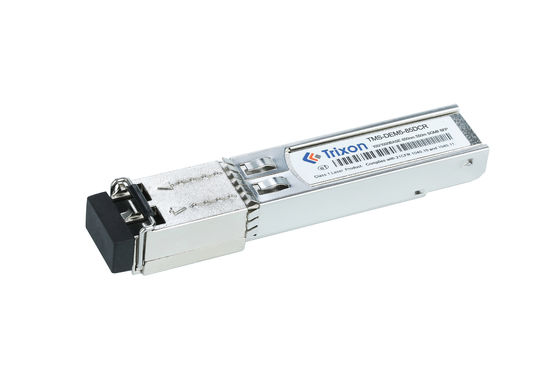

SGMII 시리즈 광 송수신기는 고성능, 비용 효율적인 모듈입니다. 그들은 선택적 DDMI, 표준 온도 범위를 포함한 다양한 디자인 옵션을 고객에게 제공합니다.125Mb/s와 1기가비트 이더넷 스위치에서 25 GB/s 광 연결. 이 트랜시버는 GR-468-CORE에 따라 자격을 갖는다.
특징 | 설명 |
운영 데이터 비율 | 125Mbps 또는 1.25Gbps |
거리 | 550m |
전원 공급 | 단일 3.3V |
논리 인터페이스 | TTL |
커넥터 인터페이스 | 듀플렉스 LC |
뜨거운 플러그 | 네 |
MSA 사양의 준수 | SFF-8472 |
IEEE 표준 준수 | IEEE 802.3 |
작동용 온도 | -5°C ~ +75°C |
매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |||
송신기 | |||||||||
중앙 파장 | λc | 830 | 850 | 870 | nm | ||||
스펙트럼 너비*N오트4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
평균 출력 전력 | 100BASE | P아웃 | -9 | -3 | dBm | ||||
1000BASE | -9 | -3 | dBm | ||||||
멸종 비율 | 응급실 | 9 | dB | ||||||
오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||||
출력 광학 눈 | IEEE 802.3ah-2004 표준을 준수합니다. | ||||||||
수신기 | |||||||||
중앙 파장 | λc | 830 | 860 | nm | |||||
감수성 *N오트5 | 100BASE | PIN | -17번 | dBm | |||||
1000BASE | -24.5 | dBm | |||||||
수신기 과부하 | 과부하 | 0 | dBm | ||||||
광적 환전 손실 | 12 | dB | |||||||
LOS 주장 | 100BASE | LOSA | -45 | dBm |
|
||||
1000BASE | -35 | ||||||||
부채가 적립된 경우 | 100BASE | LOSD | -30 | dBm |
|
||||
1000BASE | -25 | ||||||||
LOS 히스테레스 | 0.5 | 4 | dB |
