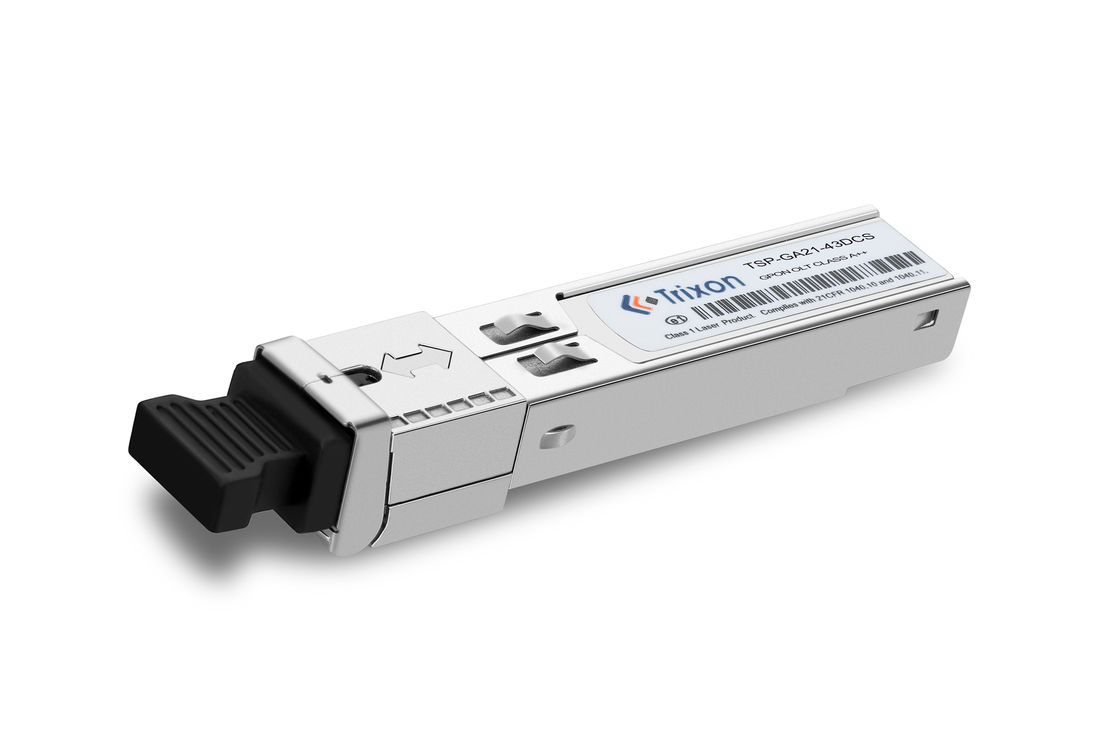

TSP-GA21-43DCS 트랜시버는 ITU-T G와 같은 일련 광 데이터 통신을 위한 작은 형식 인자 플러그 할 수 있는 모듈이다.984그것은 SFP 20 핀 커넥터와 함께 핫 플러그 기능을 허용합니다.
이 모듈은 단일 모드 섬유를 위해 설계되었으며 1490nm의 명목 파장에서 작동합니다.
송신부문은 1490nm DFB 레이저를 사용하며 국제 안전 표준 IEC-60825에 따라 클래스 1 레이저를 준수합니다.
기술 매개 변수:
성능 사양 광학
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
| 9μm 핵 지름 SMF | 20 | Km | |||
| 데이터 비율 |
TX 2488 RX 1244 |
Gbit/s | |||
| 송신기 | |||||
| 중앙 파장 | λC | 1480 | 1490 | 1500 | nm |
| 스펙트럼 너비 (-20dB) | Δλ | 1 | nm | ||
| 평균 출력 전력 | AOP | -4 | 0 | dBm | |
| 멸종 비율 | 응급실 | 8.2 | dB | ||
| 오프 송신기의 평균 전력 | -39 | dBm | |||
| 송신기 분산 벌금 | TDP | 1 | dB | ||
| 출력 광학 눈 | ITU-T G와 일치합니다.984.2 | ||||
| 수신기 | |||||
| 중앙 파장 | 1260 | 1310 | 1360 | nm | |
| 감수성 *참고3 | SEN | - 22 | dBm | ||
| 수신기 과부하 | SAT | 0 | dBm | ||
| 광적 환전 손실 | - 20 | dB | |||
| SD-De-Assert | -32 | dBm | |||
| SD 확인 | -45 | dBm | |||
| SD 히스테레시스 | 0.5 | 4 | dB | ||
이 모듈은 GPON 네트워크, 광섬유 액세스 네트워크 (FTTH) 및 단일 광섬유 전송이 필요한 다른 광 통신 응용 시나리오에 적합합니다.장거리 전송과 높은 신뢰성.
