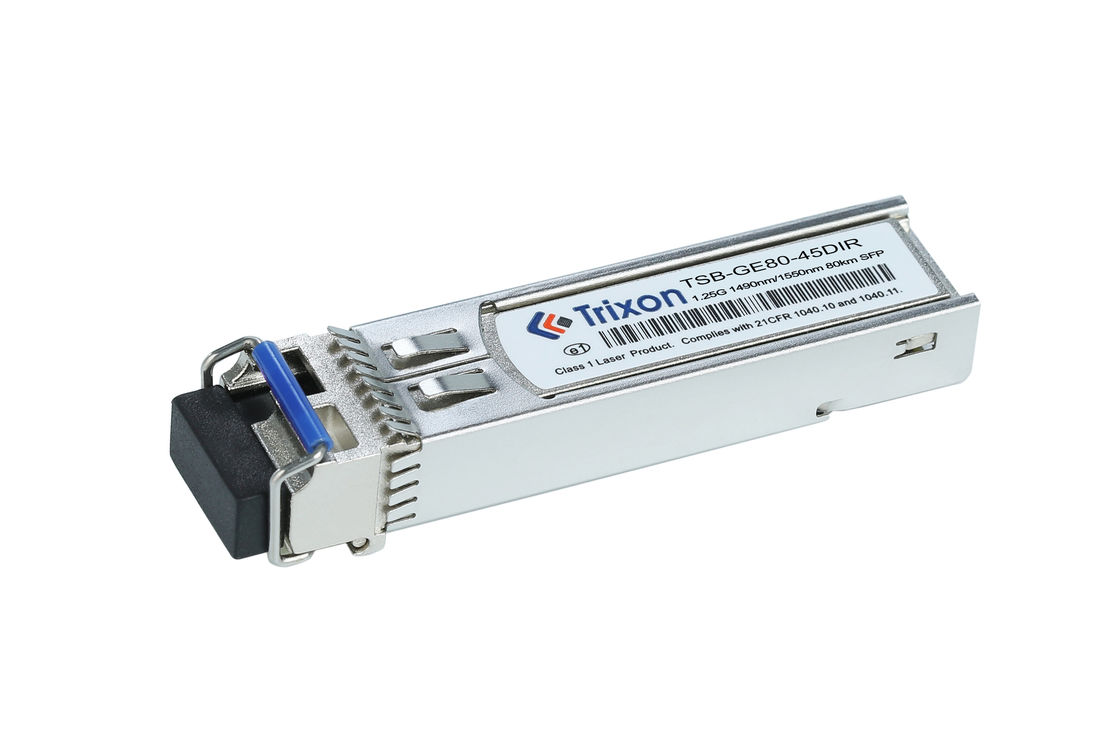

TSB-GE80-45DIR 1.25G BIDI SFP 트랜시버 모듈 DDMI,80km,1490nm/1550nm,-40~85°
SFP 트랜시버 모듈은 다양한 광 통신 시스템에 물리적 계층 기능을 제공하는 고성능, 비용 효율적인 구성 요소입니다.그것은 0 ~ 70도 운영 온도 범위로 설계되었습니다, 단일 모드 광섬유 및 LC 커넥터. 1490nm 및 1550nm의 파장과 1.25G에서 데이터를 전송할 수 있습니다.이 모듈은 정확한 모니터링과 관리를 보장하기 위해 DDMI 기술을 갖추고 있습니다.3.3V로 전원 공급되며 3년 보증이 있습니다.
| 제품 이름 | 기술 매개 변수 |
|---|---|
| SFP 양방향 송신기 모듈 | DDMI: 네 파장: 1490nm/1550nm 온도 범위: -40°C ~ +85°C 보증 기간: 3년 거리: 80km 연결 장치 유형: LC 플러그: 뜨거운 플러그 데이터 전송 속도: 1.25G 전원 공급: 3.3V |
1490nm/1550nm ,DFB그리고 PIN8만원m)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | |||
| 평균 출력 전력 | P아웃 | -1 | 5 | dBm | |||
| 멸종 비율 | 응급실 | 8.2 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE 및 IEEE 802.3ah-2004의 안면 마스크를 준수합니다. | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| 감수성 *N오트5 | PIN | -27 | dBm | ||||
| 수신기 과부하 | 과부하 | -3 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -28 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고5: 1E-10@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.7-1@ER=10dB
통신: 1.25G BIDI SFP 트랜시버는 일반적으로 통신 네트워크에서 장거리 데이터 전송에 사용됩니다.단일 섬유 가닥을 통해 양방향 통신을 가능하게 합니다., 광섬유 배포에 적합합니다.
메트로폴리탄 지역 네트워크 (Metropolitan Area Networks, MANs): 메트로폴리탄 지역은 도시 또는 메트로폴리탄 지역 내의 넓은 지리적 영역을 아우르는 네트워크입니다.BIDI SFP 트랜시버는 MAN에서 긴 거리에 다른 네트워크 노드를 연결하는 데 사용할 수 있습니다..
가정용 섬유 (FTTH): FTTH는 주택에 초고속 인터넷 접속을 제공하는 광대역 네트워크 구조입니다.BIDI SFP 트랜시버는 FTTH 배포에서 긴 거리를 통해 데이터를 전송하는 데 사용할 수 있습니다..
원격 모니터링 및 감시: 트랜시버의 긴 전송 거리와 양방향 기능으로 원격 모니터링 및 감시 시스템에 적합합니다.데이터가 상당한 거리에 전송되어야 하는 경우.
산업 네트워크:-40도에서 +85도까지의 넓은 작동 온도 범위로 인해 트랜시버는 가혹한 환경에서 신뢰할 수 있는 통신이 필요한 산업용 애플리케이션에 적합합니다..
전송 거리: 귀하의 응용 프로그램 요구 사항에 맞는 원하는 전송 거리를 지정합니다. TSB-GE80-45DIR의 표준 사양은 80km입니다.하지만 다른 거리의 요구 사항이 있을 수 있습니다..
파장: 송신 및 수신 채널에 다른 파장이 필요한 경우 원하는 파장을 지정하십시오.
온도 범위: -40~+85°C의 작동 온도 범위가 필요에 맞지 않으면 필요한 온도 범위를 지정하십시오.
디지털 진단 모니터링 (DDMI): DDMI 기능 또는 데이터 매개 변수와 관련된 특별한 요구 사항이 있다면 해당 요구 사항을 제조업체에 전달하십시오.
다른 요구 사항: 특정 커넥터, 전력 소비 제한 또는 인증과 같은 추가 사용자 정의 요구 사항이 있다면 명확하게 전달하십시오.
우리는 SFP 트랜시버 모듈에 대한 기술 지원과 서비스를 제공하여우리의 기술 전문가 팀은 제품 또는 설치에 대한 모든 질문에 대답 할 수 있습니다우리는 또한 제품에서 어떤 어려움에 직면하는 경우 문제 해결 지원을 제공합니다.
또한, 우리는 당신이 당신의 SFP 트랜시버 모듈에서 가장 많은 것을 얻을 수 있도록 다양한 서비스를 제공합니다.가장 좋은 설치 방법에 대한 지침을 제공하는 것부터 특정 요구 사항에 맞게 제품을 사용자 정의하는 데 도움이됩니다.우리 팀은 도울 준비가 되어 있습니다.
SFP 트랜시버 모듈에 대한 질문이나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오. 우리의 숙련된 팀은 당신이 필요로 할 수있는 모든 지원을 제공할 준비가되어 있습니다.
SFP 트랜시버 모듈은 포장 폼이 들어있는 견고한 고지판 상자에 안전하고 안전하게 배송됩니다. 상자는 운송 중에 충격이나 손상으로부터 제품을 보호하기 위해 설계되었습니다.
이 상자 에는 또한 필요 한 케이블 과 액세서리 와 함께 상세 한 설치 및 설치 가이드 가 포함되어 있다. 상자 에는 제품 이름 과 정보 가 표시 되어 있다.
우리는 표준 지상 배송, 익스프레스 배송, 국제 배송을 포함한 다양한 배송 방법을 제공합니다. 우리는 또한 모든 주문에 대한 추적 정보를 제공합니다.
참조 데이터 셰이트 파일 코드: DS100047
