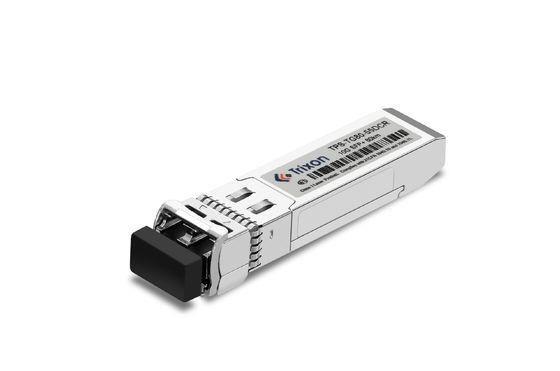

SFP+ 트랜시버 모듈은 고성능 광 통신 애플리케이션의 요구 사항을 충족하도록 설계된 소형 요소 플러스 트랜시버 모듈이다.그것은 SMF 섬유 유형과 100GHz DWDM ITU 그리드에서 C-밴드 파장의 다양한 파장을 제공합니다.. SFF-8431 및 SFF-8432 표준을 준수하고 듀플렉스 LC 커넥터 인터페이스를 갖추고 있습니다. -40 ° C ~ + 85 ° C에서 작동 온도 범위가 있습니다.
| 사양 | 세부 사항 |
|---|---|
| 제품 이름 | 10G SFP+ DWDM 트랜시버 모듈 |
| DDM/DOM | 네 |
| 파장 | 100GHz DWDM ITU 그리드에서 모든 C 대역 파장에서 사용할 수 있습니다. |
| 광적 인터페이스 | 듀플렉스 LC 커넥터 인터페이스 |
| 거리 | 최대 20km |
| 링크 예산 | 19dB |
| 레이저 | DWDM EML 및 APD |
| 온도 범위 | -40°C ~ +85°C |
| 준수 | SFF-8431 및 SFF-8432에 적합합니다. |
| 데이터 비율 | 10.3 Gb/s |
| (XX)가치 | 채널 |
빈도 (THz) |
파장 (nm) |
(XX)가치 | 채널 |
빈도 (THz) |
파장 (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB 전력 예산)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1527.99 | XX | 1567.13 | nm | XX:참고1 | |
| fc | 191.3 | 196.2 | THz | ||||
| 평균 출력 전력 | P아웃 | 1 | 5 | dBm | |||
| 멸종 비율 | 응급실 | 8.2 | dB | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -30 | dBm | ||||
|
송신기와 분산 처벌 |
TDP | 2 | dB | ||||
| 전력 소비 | 1.8 | W | |||||
| 출력 광학 눈 | IEEE 802.3ae 규격을 준수합니다. | ||||||
| 수신기 | |||||||
| 감수성 *N오트4 | PAPD | -24 | dBm | 참고6 | |||
| 수신기 과부하 | 과부하 | -7 | dBm | ||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
| 수신기 반사성 | -27 | dB | |||||
참고4: 1E-12@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.31-1@ER=4dB
참고5: PIN 수신기
참고6: APD 수신기, PRBS 2^31-1, BER 10^-12
전기통신망: 이 모듈은 전기통신망에 사용되어 고 용량 및 장거리 데이터 전송을 가능하게 합니다.서비스 제공자가 네트워크 범위를 확장하고 긴 거리를 통해 고객에게 신뢰할 수있는 연결을 제공 할 수 있습니다..
데이터 센터 상호 연결: 멀리 떨어져있는 데이터 센터를 상호 연결하는 데 적합합니다. 모듈은 데이터 센터 간의 대역폭 및 저 지연 통신을 가능하게합니다.대용량의 데이터의 효율적인 전송을 지원.
메트로폴리탄 지역 네트워크 (Metropolitan Area Networks, MANs): 메트로폴리탄 지역은 도시 또는 메트로폴리탄 지역 내의 다양한 위치를 연결합니다.TPD-TG20-XXDIR 모듈은 MAN에서 고속 및 장거리 연결을 위해 사용할 수 있습니다., 서로 다른 사이트 간의 효율적인 통신을 촉진합니다.
광역 네트워크 (Wide Area Networks, WAN): 광역 네트워크는 사무실, 지점 또는 데이터 센터와 같은 지리적으로 흩어져있는 위치를 연결합니다.이 모듈은 장거리 고속과 신뢰할 수 있는 데이터 전송을 가능하게 합니다., 원격 위치 간의 효율적인 통신과 협력을 지원합니다.
섬유선 x (FTTx): 모듈은 FTTx 네트워크에 배치될 수 있습니다. 예를 들어 가정용 섬유선 (FTTH) 또는 비즈니스용 섬유선 (FTTB) 등으로, 긴 거리를 통해 고속 광대역 서비스를 제공할 수 있습니다.서비스 제공자가 주거 및 상업 고객들에게 고속 대역폭 연결을 제공할 수 있도록 합니다..
무선 백하울: 원격 위치에서 원본 네트워크로 데이터를 거리를 거쳐 백하울하는 무선 네트워크 인프라에서 사용할 수 있습니다.모듈은 고 용량 데이터 전송을 지원합니다., 이는 모바일 데이터와 연결성에 대한 증가하는 수요를 지원하는 데 필수적입니다.
파장 선택: DWDM 기술은 C-밴드 스펙트럼 (일반적으로 1525nm에서 1565nm) 내의 여러 파장을 광 통신에 사용할 수 있습니다.C-밴드 내에서 특정 파장 요구 사항이 있다면, 당신은 당신의 파장 선택에 대해 제조사와 논의 할 수 있습니다. 그들은 원하는 파장과 일치하는 사용자 정의 옵션을 제공 할 수 있습니다.
거리: 표준 TPD-TG20-XXDIR 모듈은 20km의 거리의 능력을 가지고 있습니다. 더 길거나 짧은 전송 거리를 필요로 하는 경우,사용자 정의 옵션의 가용성을 탐구하기 위해 제조사와 귀하의 요구 사항을 논의 할 수 있습니다..
온도 범위: -40°C에서 +85°C의 표준 온도 범위가 작동 환경에 맞지 않으면당신은 당신의 특정 조건에 더 잘 맞는 온도 범위를 사용자 정의 할 수있는 가능성에 대해 문의 할 수 있습니다..
커넥터 유형: 모듈은 특정 커넥터 유형 (예를 들어, LC, SC) 을 제공 할 수 있습니다.당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다.
SFP+ 트랜시버 모듈 기술 지원 및 서비스
우리는 SFP + 트랜시버 모듈에 대한 기술 지원 및 서비스를 제공합니다. 우리의 서비스에는 설치, 유지 보수, 문제 해결 및 업그레이드가 포함됩니다.
우리는 경험이 많은 엔지니어와 기술자가 있습니다.우리의 팀은 다양한 SFP + 트랜시버 모듈 관련 문제에 대한 조언과 솔루션을 제공할 수 있습니다.
또한 소프트웨어 업데이트와 업그레이드, 제품 설치 및 구성에 대한 기술 지원을 제공합니다.전문가의 우리 팀은 당신이 당신의 SFP + 트랜시버 모듈에서 최대한 얻을 수 있도록 도울 수 있습니다.
당신이 당신의 SFP + 트랜시버 모듈에 대한 기술 지원 또는 서비스를 필요로하는 경우, 저희에게 연락하고 우리는 기꺼이 도울 것입니다.
SFP+ 트랜시버 모듈은 충격 및 방수 상자에 안전하게 포장됩니다.상자 는 훼손 방지 라벨 로 봉인 되어 운송 과정 도중 제품 이 온전 히 유지 될 것 이다..
SFP+ 트랜시버 모듈은 신뢰할 수 있고 안전한 배달 서비스를 통해 배송됩니다.배달 서비스는 추적 정보와 배달 확인을 제공하여 제품이 안전하고 시간에 배달되도록 보장합니다..
참고 데이터 시트 파일 코드: DS210007
