| 브랜드 이름: | Trixon |
| 모델 번호: | TPD-TG70-XXDCR |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 협상 가능 |
| 지불 조건: | L/CD/P |

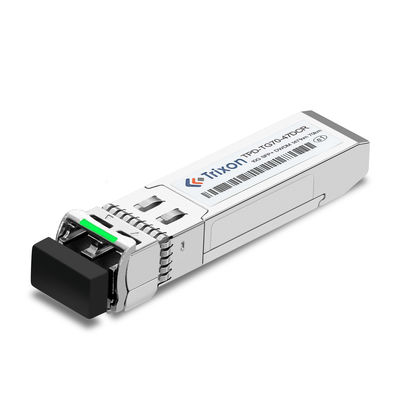

TPD-TG70-XXDCR 10G SFP+ DWDM 모든 C 대역 파장을 위한 70km SMF 섬유,0°C ~ +70°C
우리의 10G SFP+ DWDM 트랜시버 모듈은 25dB 링크 예산과 최대 70km의 거리를 제공하는 소형 인자 플러거블 플러스 트랜시버 모듈입니다.100GHz DWDM ITU 그리드에서 모든 C-밴드 파장에서 사용할 수 있습니다., 그리고 DDM/DOM 기능이 있습니다.
10G SFP + DWDM 트랜시버 모듈은 멀티 소스 계약 (MSA) 에 적합하도록 설계되었습니다. 그것은 핫 플러그 가능하며 단일 광섬유를 통해 풀 듀플렉스 통신을 지원합니다.이 트랜시버 모듈은 데이터 센터 애플리케이션에 널리 사용됩니다, 지하철 네트워크 및 액세스 계층 네트워크.
| 제품 이름 | 10G SFP+ DWDM 트랜시버 모듈 |
|---|---|
| 광적 인터페이스 | 듀플렉스 LC 커넥터 인터페이스 |
| 파장 | 100GHz DWDM ITU 그리드에서 모든 C 대역 파장에서 사용할 수 있습니다. |
| 거리 | 최대 70km |
| DDM/DOM | 네 |
| 데이터 비율 | 10.3 Gb/s |
| 온도 범위 | 0°C ~+70°C |
| 링크 예산 | 25dB |
| 레이저 | 냉각된 1550nm DWDM EML 레이저 |
| 섬유 종류 | SMF |
| (XX)가치 | 채널 |
빈도 (THz) |
파장 (nm) |
(XX)가치 | 채널 |
빈도 (THz) |
파장 (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB 전력 예산)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1527.99 | XX | 1567.13 | nm | XX:참고1 | |
| fc | 191.3 | 196.2 | THz | ||||
| 평균 출력 전력 | P아웃 | 1 | 5 | dBm | |||
| 멸종 비율 | 응급실 | 8.2 | dB | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -30 | dBm | ||||
| 전력 소비 | 1.8 | W | |||||
| 출력 광학 눈 | IEEE 802.3ae 규격을 준수합니다. | ||||||
| 수신기 | |||||||
| 감수성 *N오트4 | PAPD | -24 | dBm | 섬유 포함 | |||
| 감수성 *N오트5 | PAPD | - 22 | dBm | 섬유로 | |||
| 수신기 과부하 | 과부하 | -7 | dBm | ||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
| 수신기 반사성 | -27 | dB | |||||
참고4: 1E-12@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.31-1@ER=9dB
참고: 70km 광섬유 (SMF-28) 를 이용한 루프백
참고6: APD 수신기, PRBS 2^31-1, BER 10^-12
의트릭슨 TPD-TG70-XXDCR 10G SFP+ DWDM 트랜시버 모듈10GbE 포트를 연결하는 편리하고 비용 효율적인 솔루션을 제공합니다.최대 70km이쪽소형 인자 플러스 트랜시버 모듈지원합니다10.3Gb/s의 데이터 속도그리고 장착된냉각된 1550nm DWDM EML 레이저또한 디지털 진단 모니터링 (DDM/DOM) 을 지원하여 정확하고 신뢰할 수있는 10GbE 네트워크 운영을 보장합니다.이 제품은 데이터 센터와 같은 애플리케이션에 이상적입니다, 통신, 기업 네트워크
파장 선택: DWDM 기술은 C-밴드 스펙트럼 (일반적으로 1525nm에서 1565nm) 내의 여러 파장을 광 통신에 사용할 수 있습니다.C-밴드 내에서 특정 파장 요구 사항이 있다면, 당신은 당신의 파장 선택에 대해 제조사와 논의 할 수 있습니다. 그들은 원하는 파장과 일치하는 사용자 정의 옵션을 제공 할 수 있습니다.
거리는: 표준 TPD-TG70-XXDCR 모듈은 70km의 거리의 능력을 가지고 있습니다. 더 길거나 짧은 전송 거리를 필요로 하는 경우,사용자 정의 옵션의 가용성을 탐구하기 위해 제조사와 귀하의 요구 사항을 논의 할 수 있습니다..
온도 범위: 0°C에서 +70°C의 표준 온도 범위가 작동 환경에 맞지 않으면당신은 당신의 특정 조건에 더 잘 맞는 온도 범위를 사용자 정의 할 수있는 가능성에 대해 문의 할 수 있습니다..
커넥터 유형: 모듈은 특정 커넥터 유형 (예를 들어, LC, SC) 을 제공 할 수 있습니다.당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다.
우리는 SFP + 트랜시버 모듈에 대한 기술 지원 및 서비스를 제공합니다. 우리의 서비스에는 포함됩니다:
우리는 최고 품질의 서비스를 보장합니다. 경험 많은 기술자 팀은 당신이 가질 수있는 모든 문제에 대해 당신을 도울 수 있습니다.
어떤 질문이나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.
SFP+ 트랜시버 모듈은 운송 중 손상되는 것을 방지하기 위해 완충 물질이 들어있는 상자에 포장됩니다. 상자는 습기와 먼지 오염을 피하기 위해 안전하게 밀폐됩니다.운송은 항공 운송으로 이루어집니다.가장 빠른 운송수단입니다.
참고 데이터 셰이트 파일 코드: DS090042
|
|
