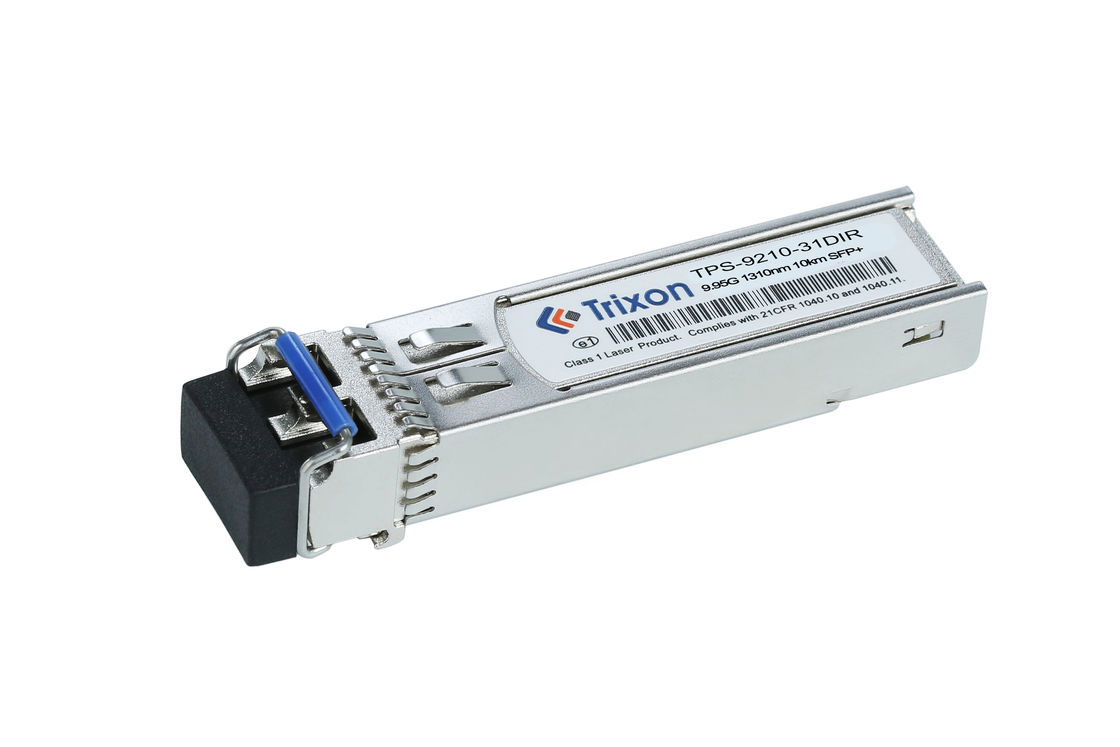

OC192/STM64 SFP+ 트랜시버 모듈은 단일 모드 섬유 (SMF) 와 함께 사용하도록 설계된 소형 요소 플러스 트랜시버 모듈이다.듀플렉스 LC 커넥터 인터페이스를 갖추고 있으며 최대 10km의 전송 거리를 제공할 수 있습니다.이 트랜시버 모듈은 넓은 온도 범위 (-5°C ~ + 70°C) 에서 우수한 성능을 제공합니다. 그것은 OC192/STM64 네트워크에서 고속 데이터 전송에 이상적인 솔루션입니다.
| 매개 변수 | 가치 |
|---|---|
| 데이터 비율 | 995Gbps |
| 파장 | 1310nm-DFB |
| 거리 | 10km |
| 광적 인터페이스 | 듀플렉스 LC 커넥터 인터페이스 |
| DDM/DOM | 네 |
| 준수 | MSA SFP 사양을 준수합니다. |
| 온도 범위 | -5°C~+70°C |
| 섬유 종류 | SMF |
| 제품 이름 | OC192/STM64 SFP+ 트랜시버 모듈 |
성능 사양 광학
(1310nm DFB 및 PIN,10km),OC-192 SR-1/STM I-64.1)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
| 송신기 | |||||
| 중앙 파장 | λc | 1270 | 1310 | 1355 | nm |
|
사이드 모드 |
SMSR | 30 | - | - | dB |
| 스펙트럼 너비 (-20dB) | Δλ | - | - | 1 | nm |
| 평균 출력 전력*참고9 | 파우트 | -6 | - | -1 | dBm |
| 멸종 비율 | 응급실 | 6 | - | - | dB |
| 오프 송신기의 평균 전력 | 파워오프 | - | - | -30 | dBm |
| 송신기 분산 벌금 | TDP | - | - | 2 | dB |
| 광적 회귀 손실 허용 | ORLT | - | - | 12 | dB |
| 출력 광학 눈 | OC192/STM64에 적합합니다. | ||||
| 수신기 | |||||
| 중앙 파장 | λc | 1260 | - | 1610 | nm |
| 수신기 감수성*참고10 | SEN | - | - | -13.5 | dBm |
| 수신기 과부하 | Pmax | -1 | - | - | dBm |
| 부채가 적립된 경우 | LOSD | - | - | -14 | dBm |
| LOS 주장 | LOSA | -25 | - | - | dBm |
| LOS 히스테레스 | 손실 | 0.5 | - | 4 | dB |
참고5: 출력은 9/125um SMF로 연결됩니다. 일반적인 값은 -2dBm입니다.
참고6: PRBS 2로 측정31-1 테스트 패턴 @9.95Gbps, BER≤10-12
산업 네트워크: TPS-9210-31DIR 모듈은 가혹한 환경에서 신뢰성 있고 고속 데이터 전송이 필요한 산업 네트워크 애플리케이션에 적합합니다.산업용 장치를 연결하는 데 사용할 수 있습니다., 기계 또는 센서는 산업 시설 내에서 짧은 거리를 이동합니다.
석유 및 가스 산업: 모듈은 원격 굴착 사이트, 정유 공장 또는 파이프 라인에서 통신 및 데이터 전송을 위해 석유 및 가스 산업에서 활용 될 수 있습니다.넓은 온도 범위에서 작동 할 수 있고 혹독한 조건에 견딜 수있는 능력은이 까다로운 환경에 적합합니다..
교통 및 철도 시스템: TPS-9210-31DIR 모듈은 교통 및 철도 시스템에 배치되어 서로 다른 구성 요소 간의 고속 통신 및 신호를 지원할 수 있습니다.제어 시스템 등, 스위치 또는 센서. 그 견고한 디자인과 넓은 온도 범위는 철도 트랙, 기차 또는 야외 운송 인프라에 사용하기에 적합합니다.
전력 변속소 및 유틸리티: 모듈은 제어 시스템, 계정 또는 모니터링 장치 간의 통신 및 데이터 전송을 위해 전력 변속소 및 유틸리티에서 사용할 수 있습니다.극단적 인 온도와 열악한 조건에 견딜 수있는 능력으로 전력 분배 환경에서 사용할 수 있습니다..
군사 및 국방 응용 프로그램: TPS-9210-31DIR 모듈은 신뢰할 수 있고 안전한 데이터 전송이 중요한 군사 및 국방 응용 프로그램에서 사용될 수 있습니다.통신 시스템에서 사용할 수 있습니다., 감시 장비, 또는 군사 차량이 어려운 환경에서 강력한 연결을 보장합니다.
가혹한 산업 환경: 모듈은 극한의 온도, 습도 또는 진동을 경험하는 모든 산업 환경에 적합합니다. 제조 공장,광산업, 또는 화학 시설은 고속 데이터 전송과 연결을 가능하게 합니다.
온도 범위: TPS-9210-31DIR 모듈의 표준 온도 범위는 -40°C ~ +85°C이며 산업 환경에 적합합니다.특정 운영 환경에 맞는 다른 온도 범위가 필요하다면, 당신은 제조사와 당신의 요구 사항을 논의 할 수 있습니다. 그들은 더 넓은 또는 좁은 온도 범위를 수용 할 수있는 사용자 정의 옵션을 제공 할 수 있습니다.
커넥터 타입: 모듈은 특정 커넥터 타입, 예를 들어 LC 또는 SC와 함께 제공될 수 있습니다. 기존 인프라에 맞게 다른 커넥터 타입을 필요로 하는 경우당신은 제조업체와 커넥터 유형을 사용자 정의 할 수있는 가능성을 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다이것은 원활한 통합을 보장하기 위해 매개 변수 또는 구성을 조정하는 것을 포함 할 수 있습니다.
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.이것은 모듈의 전력 소비 또는 감수성을 조정하는 것을 포함 할 수 있습니다..
라벨링 및 브랜드: 사용자 지정 로고 또는 일련 번호와 같은 모듈에 특정 라벨링 또는 브랜드링이 필요한 경우 제조사와 이러한 사용자 정의 옵션을 논의 할 수 있습니다.그들은 당신의 브랜드 요구 사항을 수용 할 수 있습니다..
테스트 및 인증: 모듈이 특정 산업 표준 또는 준수 요구 사항을 충족하기 위해 추가 테스트 또는 인증이 필요한 경우당신은 제조사와 이러한 사용자 정의 필요에 대해 논의 할 수 있습니다.그들은 맞춤형 테스트 또는 인증 프로세스를 제공할 수 있습니다.
우리의 전문가 팀은 SFP+ 트랜시버 모듈에 대한 기술 지원과 서비스를 제공합니다. 우리는 모듈의 모든 측면에 대한 심도있는 지원을 제공합니다.설치 및 디버깅에서 문제 해결 및 유지보수까지.
우리는 모듈을 가장 잘 사용하는 방법에 대한 지침을 제공 할 수 있으며, 귀하의 필요에 가장 적합한 제품에 대한 조언도 제공합니다.우리의 팀은 또한 제품의 복잡성을 이해하는 데 도움을 제공하고 가장 비용 효율적인 솔루션에 대한 조언을 제공 할 수 있습니다..
또한, 모듈 사용 중에 발생할 수 있는 모든 문제에 대해 도움을 줄 수 있습니다. 우리는 발생할 수 있는 모든 문제에 대해 직접적이고 신속한 지원을 제공합니다.우리의 팀은 모듈의 원활하고 효율적인 운영을 보장하기 위해 최고의 고객 서비스를 제공하기 위해 헌신.
우리는 또한 초기 구매부터 최종 업그레이드 또는 교체까지 제품에 대한 포괄적 인 지원을 제공합니다.우리는 당신의 필요를 충족시키고 돈에 대한 최고의 가치를 제공하는 솔루션을 제공하기 위해 노력합니다..
SFP+ 트랜시버 모듈은 ESD 가방에 포장되어 안전한 배달을 보장하기 위해 고지 상자에 배송됩니다.
참고 데이터 셰이트 파일 코드: DS090016
