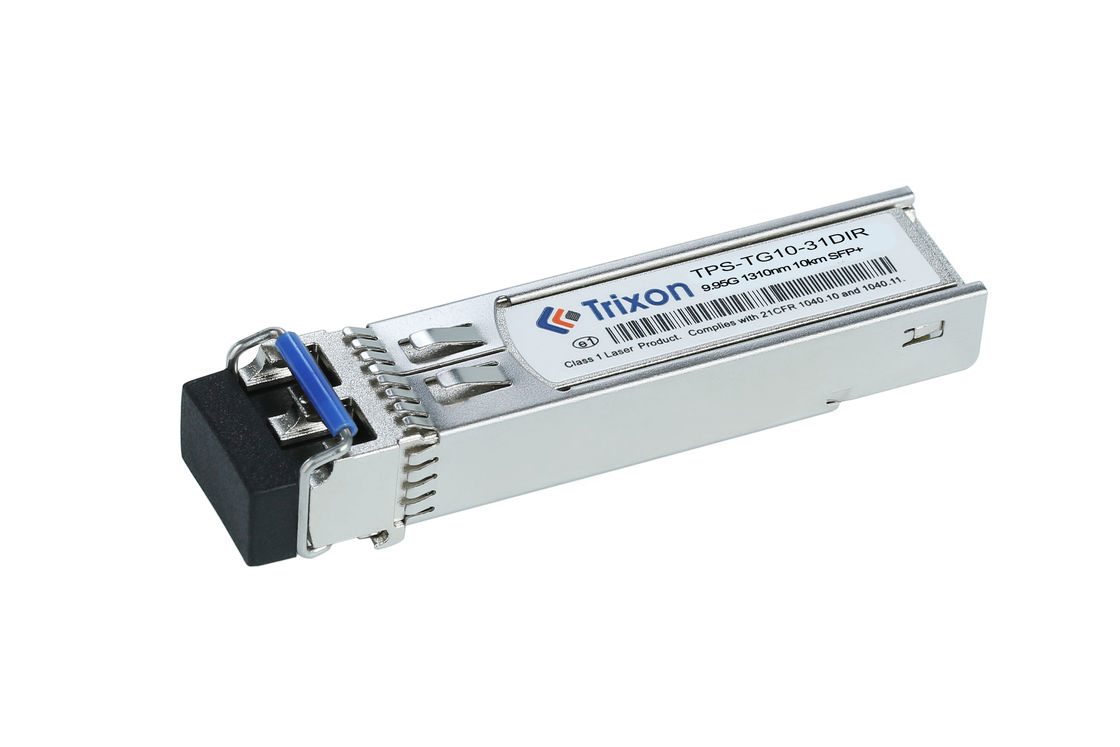

TPS-TG10-31DIR 10G SFP+ 트랜시버 모듈, 10km,1310nm-DFB,-40°C~+85°C, 산업 온도,
10G SFP+ 트랜시버 모듈은 10G 대역폭을 필요로 하는 고속 통신 링크를 위해 특별히 설계된 소형 인자 플러스 트랜시버 모듈이다.그것은 듀플렉스 LC 커넥터 인터페이스로 장착되어 있으며 SMF (Single-Mode Fiber) 케이블과 호환됩니다.이 모듈은 1310nm-DFB의 파장을 가지고 있으며 효율적이고 신뢰할 수 있는 데이터 전송을 가능하게 합니다. 이 모듈은 또한 DDM/DOM (디지털 진단 모니터링) 를 활성화 합니다.성능의 정확성과 신뢰성을 높이는10G SFP+ 트랜시버 모듈은 모든 10G 네트워크 애플리케이션에 이상적인 선택입니다.
속성 | 세부 사항 |
---|---|
섬유 종류 | SMF |
파장 | 1310nm-DFB |
거리 | 20km |
제품 이름 | 10G SFP+ 트랜시버 모듈 |
DDM/DOM | 그래요 |
준수 | MSA SFP 사양을 준수합니다. |
온도 범위 | -40°C~+85°C |
데이터 비율 | 운영 데이터 속도는 11.3Gbps입니다. |
광적 인터페이스 | 듀플렉스 LC 커넥터 인터페이스 |
성능 사양 광학
(1310nm DFB 및 PIN,20km)
매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
송신기 | |||||
중앙 파장 | λc | 1270 | 1310 | 1355 | nm |
사이드 모드 억제 비율 |
SMSR | 30 | - | - | dB |
스펙트럼 너비 (-20dB) | Δλ | - | - | 1 | nm |
평균 출력 전력*참고9 | 파우트 | - 8개2 | - | 0.5 | dBm |
멸종 비율 | 응급실 | 3.5 | - | - | dB |
오프 송신기의 평균 전력 | 파워오프 | - | - | -30 | dBm |
송신기 분산 벌금 | TDP | - | - | 3.2 | dB |
광적 회귀 손실 허용 | ORLT | 20 | - | dB | |
출력 광학 눈 | IEEE802.3ae-2005을 준수합니다. | ||||
수신기 | |||||
중앙 파장 | λc | 1260 | - | 1610 | nm |
수신기 감수성*참고10 | SEN | - | - | -14.4 | dBm |
수신기 과부하 | Pmax | 0.5 | - | - | dBm |
부채가 적립된 경우 | LOSD | - | - | -15 | dBm |
LOS 주장 | LOSA | -25 | - | - | dBm |
LOS 히스테레스 | 손실 | 0.5 | - | 4 | dB |
참고:9 출력은 9/125um SMF로 연결된다. 전형적인 값은 -2dBm이다.
참고10: PRBS 2로 측정31-1 테스트 패턴 @10.3125Gbps, BER≤10-12
통신 네트워크: TPS-TG10-31DIR 모듈은 일반적으로 장거리 광섬유 네트워크 또는 지하철 네트워크와 같은 통신 네트워크에서 사용됩니다.더 먼 거리에 고속 데이터 전송을 가능하게 합니다., 네트워크 노드, 스위치 및 라우터 사이의 신뢰할 수있는 통신을 촉진합니다.
데이터 센터 상호 연결: 모듈은 최대 10km의 거리에 위치한 데이터 센터를 상호 연결하는 데 사용할 수 있습니다. 데이터 센터 간의 고속 데이터 전송을 허용합니다.데이터 복제를 지원재난 복구 및 작업 부하 균형.
캠퍼스 네트워크: 모듈은 더 큰 거리에서 고속 연결을 필요로하는 캠퍼스 네트워크에 적합합니다. 캠퍼스 환경에서 건물을 연결하는 데 사용할 수 있습니다.각 부처나 위치 사이의 신속하고 신뢰할 수 있는 통신을 촉진합니다..
섬유선 x (FTTx): 모듈은 더 긴 범위가 필요한 가정 (FTTH) 또는 비즈니스 (FTTB) 로 섬유선과 같은 FTTx 네트워크에 배치 될 수 있습니다.서비스 제공자가 더 긴 거리를 거쳐 주택 및 상업 고객에게 높은 대역폭 연결을 제공할 수 있도록 합니다..
비디오 방송: TPS-TG10-31DIR 모듈은 라이브 이벤트, 텔레비전 제작 또는 멀티미디어 스트리밍과 같은 비디오 방송 애플리케이션에 적합합니다.더 먼 거리에 비디오 신호의 고속과 고품질 전송을 가능하게 합니다., 신뢰성 있고 실시간 배달을 보장합니다.
산업 자동화 및 제어: 모듈은 고속 및 장거리 통신을 필요로하는 산업 자동화 및 제어 시스템에서 사용할 수 있습니다.제어 시스템 간의 데이터 교환을 촉진합니다., 센서, 액추에이터 및 다른 산업 장치, 산업 프로세스의 효율적인 모니터링 및 통제를 가능하게합니다.
커넥터 유형: 모듈은 특정 커넥터 유형, 예를 들어 LC 또는 SC와 함께 제공 될 수 있습니다. 기존 인프라에 맞게 다른 커넥터 유형이 필요한 경우,당신은 제조업체와 커넥터 유형을 사용자 정의 할 수있는 가능성을 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다이것은 원활한 통합을 보장하기 위해 매개 변수 또는 구성을 조정하는 것을 포함 할 수 있습니다.
온도 범위: TPS-TG10-31DIR 모듈의 표준 온도 범위는 -40°C에서 +85°C로 이미 산업 온도 요구 사항에 맞춰 설계되었습니다.더 엄격한 온도 범위 요구 사항이 있다면, 당신은 더 많은 사용자 정의 옵션을 탐구하기 위해 제조사와 당신의 특정 요구 사항을 논의 할 수 있습니다.
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.이것은 모듈의 전력 소비 또는 감수성을 조정하는 것을 포함 할 수 있습니다..
라벨링 및 브랜드: 사용자 지정 로고 또는 일련 번호와 같은 모듈에 특정 라벨링 또는 브랜드링이 필요한 경우 제조사와 이러한 사용자 정의 옵션을 논의 할 수 있습니다.그들은 당신의 브랜드 요구 사항을 수용 할 수 있습니다..
테스트 및 인증: 모듈이 특정 산업 표준 또는 준수 요구 사항을 충족하기 위해 추가 테스트 또는 인증이 필요한 경우당신은 제조사와 이러한 사용자 정의 필요에 대해 논의 할 수 있습니다.그들은 맞춤형 테스트 또는 인증 프로세스를 제공할 수 있습니다.
SFP+ 트랜시버 모듈에 대한 기술 지원 및 서비스는 다음과 같습니다.
참고 데이터 셰이트 파일 코드: DS090010
