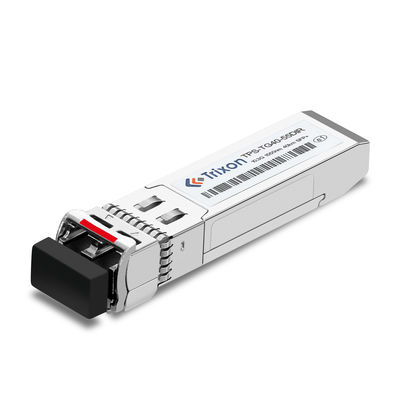

TPS-TG40-55DIR 10G SFP+ 트랜시버 모듈, 40km,1550nm-EML,-40°C~+85°C, 산업 온도
10G SFP+ 트랜시버 모듈은 10G 대역폭을 필요로 하는 고속 통신 링크를 위해 특별히 설계된 소형 요소 플러스 트랜시버 모듈이다.그것은 듀플렉스 LC 커넥터 인터페이스를 갖추고 SMF (Single-Mode Fiber) 케이블과 호환됩니다이 모듈은 1310nm-DFB의 파장을 가지고 있으며 효율적이고 신뢰할 수 있는 데이터 전송을 가능하게 합니다. 이 모듈은 또한 DDM/DOM (디지털 진단 모니터링) 를 활성화 합니다.성능의 정확성과 신뢰성을 높이는10G SFP+ 트랜시버 모듈은 모든 10G 네트워크 애플리케이션에 이상적인 선택입니다.
| 속성 | 세부 사항 |
|---|---|
| 섬유 종류 | SMF |
| 파장 | 1550nm-EML |
| 거리 | 40km |
| 제품 이름 | 10G SFP+ 트랜시버 모듈 |
| DDM/DOM | 네 |
| 준수 | MSA SFP 사양을 준수합니다. |
| 온도 범위 | -40°C~+85°C |
| 데이터 비율 | 운영 데이터 속도는 11.3Gbps입니다. |
| 광적 인터페이스 | 듀플렉스 LC 커넥터 인터페이스 |
성능 사양 광학
(1550nm EML 및 PIN,40km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
| 송신기 | |||||
| 중앙 파장 | λc | 1530 | - | 1565 | nm |
| 스펙트럼 너비 (-20dB) | Δλ | - | - | 0.3 | nm |
|
사이드 모드 억제 비율 |
SMSR | 30 | - | - | dB |
| 평균 출력 전력*참고11 | 파우트 | -4 | - | 4.7 | dBm |
| 멸종 비율 | 응급실 | 3 | - | - | dB |
| 오프 송신기의 평균 전력 | 파워오프 | - | - | -30 | dBm |
| 송신기 분산 벌금 | TDP | - | - | 3.0 | dB |
| 광적 회귀 손실 허용 | ORLT | - | - | 21 | dB |
| 출력 광학 눈 | IEEE802.3ae-2005을 준수합니다. | ||||
| 수신기 | |||||
| 중앙 파장 | λc | 1265 | - | 1610 | nm |
| 수신기 감수성*참고12 | SEN | - | - | - 15번8 | dBm |
| 수신기 과부하 | Pmax | -1 | - | - | dBm |
| 부채가 적립된 경우 | LOSD | - | - | - 16번5 | dBm |
| LOS 주장 | LOSA | -30 | - | - | dBm |
| LOS 히스테레스 | 손실 | 0.5 | - | 4 | dB |
참고11: 출력은 9/125um SMF로 연결됩니다. 일반적인 값은 +0.5dBm입니다.
참고12: PRBS 2로 측정31-1 테스트 패턴 @10.3125Gbps, BER≤10-12
장거리 통신 네트워크: TPS-TG40-55DIR 모듈은 도시간 또는 대륙간 광섬유 네트워크와 같은 장거리 통신 네트워크에서 일반적으로 사용됩니다.장거리 고속 데이터 전송을 가능하게 합니다., 네트워크 노드, 스위치 및 라우터 사이의 신뢰할 수있는 통신을 촉진합니다.
지하철 네트워크: 모듈은 더 큰 대도시 지역에서 고속 연결이 필요한 지하철 네트워크에서 사용할 수 있습니다. 다른 네트워크 노드 간의 데이터 전송을 허용합니다.지하철 위치 간의 효율적인 통신과 데이터 교환을 가능하게 합니다..
광역망 (Wide Area Networks, WAN): 이 모듈은 장거리 통신이 필요한 WAN 배포에 적합합니다.다른 지부 또는 원격 위치 사이 에서 고속 데이터 전송 을 가능하게 합니다, 신뢰할 수 있는 연결과 데이터 전송을 보장합니다.
인터넷 서비스 제공자 (ISP): TPS-TG40-55DIR 모듈은 ISP에 의해 더 긴 거리에 고객에게 고속 인터넷 연결을 제공하기 위해 사용될 수 있습니다.그것은 ISP가 그들의 네트워크 범위를 확장하고 주택 및 비즈니스 고객에게 신뢰할 수 있고 높은 대역폭 서비스를 제공할 수 있습니다..
데이터 센터 상호 연결: 모듈은 최대 40km의 거리에 위치한 데이터 센터를 상호 연결하는 데 배치 될 수 있습니다. 데이터 센터 간의 고속 데이터 전송을 허용합니다.데이터 복제를 지원재난 복구 및 작업 부하 균형.
비디오 감시 네트워크: TPS-TG40-55DIR 모듈은 고품질의 비디오 스트림을 장거리 전송해야 하는 비디오 감시 애플리케이션에 적합합니다.감시 카메라를 연결할 수 있습니다., 비디오 레코더 및 장거리 모니터링 스테이션, 신뢰성 있고 실시간 비디오 감시를 보장합니다.
커넥터 타입: 모듈은 특정 커넥터 타입, 예를 들어 LC 또는 SC와 함께 제공될 수 있습니다. 기존 인프라에 맞게 다른 커넥터 타입을 필요로 하는 경우당신은 제조업체와 커넥터 유형을 사용자 정의 할 수있는 가능성을 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다이것은 원활한 통합을 보장하기 위해 매개 변수 또는 구성을 조정하는 것을 포함 할 수 있습니다.
온도 범위: TPS-TG40-55DIR 모듈의 표준 온도 범위는 이미 산업 온도 요구 사항을 위해 설계된 -40°C ~ +85°C입니다.더 엄격한 온도 범위 요구 사항이 있다면, 당신은 더 많은 사용자 정의 옵션을 탐구하기 위해 제조사와 당신의 특정 요구 사항을 논의 할 수 있습니다.
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.이것은 모듈의 전력 소비 또는 감수성을 조정하는 것을 포함 할 수 있습니다..
라벨링 및 브랜드: 사용자 지정 로고 또는 일련 번호와 같은 모듈에 특정 라벨링 또는 브랜드링이 필요한 경우 제조사와 이러한 사용자 정의 옵션을 논의 할 수 있습니다.그들은 당신의 브랜드 요구 사항을 수용 할 수 있습니다..
테스트 및 인증: 모듈이 특정 산업 표준 또는 준수 요구 사항을 충족하기 위해 추가 테스트 또는 인증이 필요한 경우당신은 제조사와 이러한 사용자 정의 필요에 대해 논의 할 수 있습니다.그들은 맞춤형 테스트 또는 인증 프로세스를 제공할 수 있습니다.
SFP+ 트랜시버 모듈에 대한 기술 지원 및 서비스는 다음과 같습니다.
참고 데이터 셰이트 파일 코드: DS090010
