이 SFP 트랜시버 모듈은 높은 용량과 고속 데이터 전송에 대한 증가하는 수요를 충족하도록 설계되었습니다.단 모드 섬유 (SMF) 를 통해 저전력 25G 데이터 링크, 전송 거리는 최대 15km. 그것은 LC 커넥터 인터페이스를 채택하고 핫 플러그 가능한 작업을 지원하여 사용자가 설치 및 유지 관리를 쉽게합니다. 그것은 단일 3.3V 전원 공급 장치와 TTL 논리 인터페이스로 설계되었습니다.그리고 SFP MSA 표준과 IEEE802에 적합합니다..3또한 디지털 진단 모니터링 인터페이스 (DDMI) 를 갖추고 있으며, 이는 모듈의 운영 매개 변수를 실시간 모니터링 할 수 있습니다.
재산 | 가치 |
---|---|
전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
DDMI | 네 |
데이터 비율 | 운영 데이터 속도 155.52Mbps |
파장 | 1550nm/1310nm |
제품 이름 | 1.25G STM-1/OC-3 양방향 SFP 송신기 |
플러그인 | 뜨거운 플러그 |
거리 | 40km |
온도 범위 | -5°C~75°C |
커넥터 타입 | 단일 LC 커넥터 인터페이스 |
섬유 종류 | SMF |
(1310nm/1550nm,FP/DFB그리고 PIN40km)
매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
송신기 | |||||||
중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
스펙트럼 너비*N오트4 | ∆λ | 4 | nm | 1310nm FP-LD | |||
1 | nm | 1550nm DFB-LD | |||||
평균 출력 전력 | P아웃 | -5 | 0 | dBm | |||
멸종 비율 | 응급실 | 10 | dB | ||||
오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
출력 광학 눈 | Telcordia GR-253-CORE와 ITU-T G의 안면 마스크를 준수합니다.957 | ||||||
수신기 | |||||||
중앙 파장 | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
감수성 *N오트5 | PIN | -34 | dBm | ||||
수신기 과부하 | 과부하 | -10 | dBm | ||||
광적 환전 손실 | 12 | dB | |||||
LOS 주장 | LOSA | -45 | dBm | ||||
부채가 적립된 경우 | LOSD | -35 | dBm | ||||
LOS 히스테레스 | 0.5 | 4 | dB |

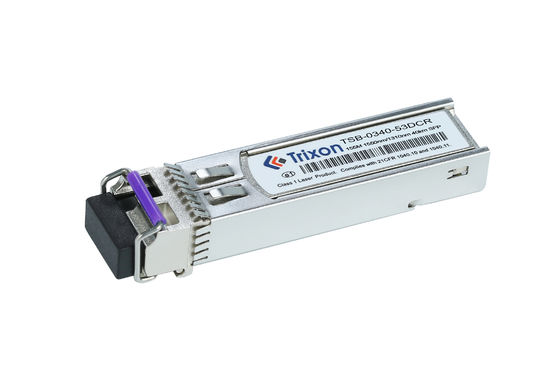

트릭슨 TSB-0340-53DCR SFP 트랜시버 모듈은 장거리 통신에 완벽한 선택입니다.핫 플러그 가능한 디자인과 DDMI (디지털 진단 모니터링 인터페이스) 지원은 단일 모드 네트워크에 이상적인 선택으로 만듭니다.최대 15km의 LR (장거리) 전송 능력으로 155.52Mbps와 같은 높은 데이터 전송 속도를 요구하는 애플리케이션에 적합합니다.이 모든 기능은 많은 네트워크 시나리오에 대한 이상적인 솔루션입니다기업 데이터 센터, 캠퍼스 네트워크, 대도시 지역 네트워크 및 다른 통신 네트워크와 같은
전송 거리: TSB-0340-53DCR에 대한 표준 사양은 전송 거리는 15km입니다. 다른 전송 거리가 필요하다면,명확하게 사용자 정의를 위해 제조업체에 원하는 거리를 통신.
파장: 트랜시버의 표준 사양은 전송을 위해 1550nm, 수신을 위해 1310nm입니다.사용자 정의에 대한 요구 사항을 지정.
온도 범위: TSB-0340-53DCR의 표준 온도 범위는 0°C에서 +70°C입니다.사용자 정의를 위해 제조업체에 명확하게 전달.
광섬유 유형: 송신기는 단일 모드 광섬유 (SMF) 를 위해 설계되었습니다. 광섬유 유형 또는 호환성에 대한 특정 요구 사항이 있다면 해당 요구 사항을 제조업체에 전달하십시오.
다른 요구 사항: 전력 소비 한계, 특정 커넥터 또는 인증 등 추가 사용자 정의 요구 사항이 있다면 제조업체에 명확하게 알리십시오.
우리는 우리의 SFP 트랜시버 모듈 제품에 대한 기술 지원 및 서비스를 제공합니다. 고도로 훈련 된 기술 직원의 팀은 제품에 대한 모든 질문에 답변 할 수 있습니다.우리는 또한 설치 및 유지 보수 서비스를 제공합니다, 그리고 문제 해결 및 수리 서비스. 우리는 가능한 최고의 고객 경험을 제공하기 위해 노력합니다. 어떤 질문이나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.
SFP 트랜시버 모듈의 포장 및 운송:
참고 데이터 셰이트 파일 코드: DS100035
