이 SFP 트랜시버 모듈은 높은 용량과 고속 데이터 전송에 대한 증가하는 수요를 충족하도록 설계되었습니다.단 모드 섬유 (SMF) 를 통해 저전력 25G 데이터 링크, 전송 거리는 최대 15km. 그것은 LC 커넥터 인터페이스를 채택하고 핫 플러그 가능한 작업을 지원하여 사용자가 설치 및 유지 관리를 쉽게합니다. 그것은 단일 3.3V 전원 공급 장치와 TTL 논리 인터페이스로 설계되었습니다.그리고 SFP MSA 표준과 IEEE802에 적합합니다..3또한 디지털 진단 모니터링 인터페이스 (DDMI) 를 갖추고 있으며, 이는 모듈의 운영 매개 변수를 실시간 모니터링 할 수 있습니다.
| 재산 | 가치 |
|---|---|
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| DDMI | 네 |
| 데이터 비율 | 운영 데이터 속도 155.52Mbps |
| 파장 | 1550nm/1310nm |

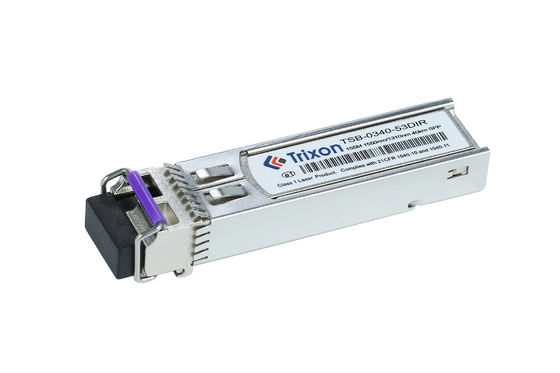

| 제품 이름 | 1.25G STM-1/OC-3 양방향 SFP 송신기 |
| 플러그인 | 뜨거운 플러그 |
| 거리 | 40km |
| 온도 범위 | -40°C ~ +85°C |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
(1310nm/1550nm,FP/DFB그리고 PIN40km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 4 | nm | 1310nm FP-LD | |||
| 1 | nm | 1550nm DFB-LD | |||||
| 평균 출력 전력 | P아웃 | -5 | 0 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE와 ITU-T G의 안면 마스크를 준수합니다.957 | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | -34 | dBm | ||||
| 수신기 과부하 | 과부하 | -10 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -45 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -35 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
전기통신: 이 광학 모듈은 장거리 또는 지역 네트워크와 같은 전기통신 네트워크에서 40km의 거리에서 양방향 통신을 가능하게 사용할 수 있습니다.통신 인프라에서 신뢰할 수있는 데이터 전송을 지원 할 수 있습니다..
데이터 센터: TSB-0340-53DIR는 중장거리에서 양방향 통신이 필요한 데이터 센터 환경에서도 사용될 수 있습니다.그것은 데이터 센터 건물이나 장비 사이의 고속 데이터 전송을 촉진 할 수 있습니다..
산업 모니터링 및 제어: 산업 환경에서 이 광 모듈은 원격 모니터링 및 제어 애플리케이션에 사용될 수 있습니다.40km의 거리에서 양방향 통신을 가능하게 합니다., 산업 자동화, 프로세스 제어 및 모니터링 시스템에 적합합니다.
비디오 감시: 광학 모듈은 장거리 양방향 통신이 필요한 비디오 감시 시스템에 배치 될 수 있습니다.그것은 상당한 거리에 비디오 데이터를 전송 할 수 있습니다., 원격 모니터링 및 감시 응용 프로그램을 지원합니다.
스마트 인프라: TSB-0340-53DIR는 다양한 센서, 장치 및 인프라 구성 요소에 대해 양방향 통신이 필요한 스마트 시티 애플리케이션에서 활용 할 수 있습니다.스마트 교통의 데이터 전송과 통신을 지원할 수 있습니다.에너지 관리 및 환경 모니터링 시스템
제조업체와 연락: 광 모듈의 제조업체 또는 공급업체와 연락하여 특정 사용자 정의 요구 사항을 제공하십시오.그들은 사용 가능한 사용자 정의 옵션에 대해 알려주고 프로세스를 통해 안내 할 수 있습니다..
요구사항을 명시: 원하는 사양, 성능 매개 변수, 형태 요소 또는 필요한 다른 특정 기능과 같은 사용자 정의 요구 사항을 명확하게 전달하십시오.제조업체 가 당신 의 필요 를 정확히 이해 할 수 있도록 가능한 한 많은 세부 사항 을 제공 하십시오.
제조업체와 상담: 제조업체와 대화하여 사용자 정의 요청의 타당성을 탐구하십시오. 그들은 권고, 대안을 제안 할 수 있습니다.또는 그들의 전문 지식과 능력을 바탕으로 변경을 제안.
비용과 수반 시간을 평가하십시오: 사용자 정의는 추가 비용을 발생시키고 수반 시간에 영향을 줄 수 있습니다.사용자 정의와 관련된 가격 및 생산 타임 라인을 이해하기 위해 제조업체와 토론필요와 비용의 균형을 맞추는 것이 중요합니다.
검토 및 최종 결정: 사용자 지정 세부 사항에 대해 논의하고 동의 한 후에는 제안 된 사양, 가격 및 기타 관련 요소를 검토하십시오.모든 당사자가 주문을 최종화하기 전에 사용자 정의 범위에 대한 명확한 이해가 있는지 확인.
우리는 우리의 SFP 트랜시버 모듈 제품에 대한 기술 지원 및 서비스를 제공합니다. 고도로 훈련 된 기술 직원의 팀은 제품에 대한 모든 질문에 답변 할 수 있습니다.우리는 또한 설치 및 유지 보수 서비스를 제공합니다, 그리고 문제 해결 및 수리 서비스. 우리는 가능한 최고의 고객 경험을 제공하기 위해 노력합니다. 어떤 질문이나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.
SFP 트랜시버 모듈의 포장 및 운송:
참고 데이터 셰이트 파일 코드: DS100035
