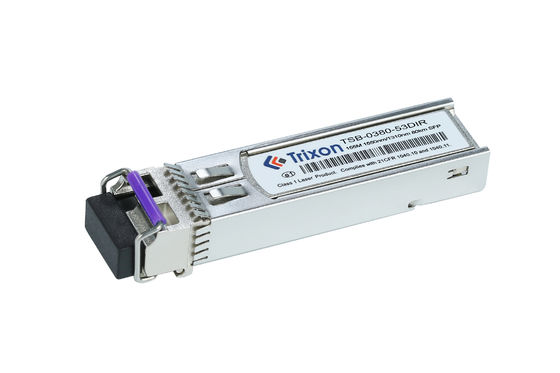

1.25G STM-1/OC-3 양방향 SFP 송신기
이 SFP 트랜시버 모듈은 높은 용량과 고속 데이터 전송에 대한 증가하는 수요를 충족하도록 설계되었습니다.단 모드 섬유 (SMF) 를 통해 저전력 25G 데이터 링크, 전송 거리는 최대 15km. 그것은 LC 커넥터 인터페이스를 채택하고 핫 플러그 가능한 작업을 지원하여 사용자가 설치 및 유지 관리를 쉽게합니다. 그것은 단일 3.3V 전원 공급 장치와 TTL 논리 인터페이스로 설계되었습니다.그리고 SFP MSA 표준과 IEEE802에 적합합니다..3또한 디지털 진단 모니터링 인터페이스 (DDMI) 를 갖추고 있으며, 이는 모듈의 운영 매개 변수를 실시간 모니터링 할 수 있습니다.
| 재산 | 가치 |
|---|---|
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| DDMI | 네 |
| 데이터 비율 | 운영 데이터 속도 155.52Mbps |
| 파장 | 1550nm/1310nm |
| 제품 이름 | 1.25G STM-1/OC-3 양방향 SFP 송신기 |
| 플러그인 | 뜨거운 플러그 |
| 거리 | 80km |
| 온도 범위 | -40°C ~ +85°C |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
(1310nm/1550nm ,DFB/DFB그리고 PIN8만원m)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | |||
| 평균 출력 전력 | P아웃 | -5 | 0 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE와 ITU-T G의 안면 마스크를 준수합니다.957 | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | -35 | dBm | ||||
| 수신기 과부하 | 과부하 | -10 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -45 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -35 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고5: 1E-10@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.23-1@ER=10dB
전기통신망: 이 모듈은 80km의 거리에서 양방향 통신이 필요한 장거리 또는 지역 전기통신망에 적합합니다.통신 인프라에서 신뢰할 수 있는 데이터 전송을 가능하게 합니다..
데이터 센터 상호 연결: 데이터 센터 환경에서 TSB-0380-53DIR는 데이터 센터 또는 네트워크 장비를 중장거리까지 연결하는 데 사용할 수 있습니다.데이터 센터 위치 사이의 고속 데이터 전송을 촉진합니다., 데이터 복제, 백업 및 재난 복구 응용 프로그램을 지원합니다.
메트로폴리탄 지역 네트워크 (MANs): 광학 모듈은 도시 또는 메트로폴리탄 지역 내의 다양한 위치를 연결하는 MAN에 배치 될 수 있습니다.80km의 거리에서 양방향 통신을 가능하게 합니다., 서로 다른 사이트 사이의 데이터, 음성 및 비디오 전송을 지원합니다.
무선 백하울: TSB-0380-53DIR는 무선 백하울 애플리케이션에 적합합니다.더 먼 거리에 있는 셀룰러 기반 스테이션이나 무선 액세스 포인트 사이의 양방향 통신 연결을 구축하는 데 사용할 수 있는 경우.
유틸리티 및 인프라: 전기 유통 시스템이나 파이프 라인 모니터링 시스템과 같은 유틸리티 네트워크에서 사용 될 수 있으며, 긴 거리에서 양방향 통신이 필요합니다..모듈은 제어 신호, 모니터링 데이터 또는 기타 중요한 정보의 신뢰할 수있는 전송을 가능하게합니다.
제조업체와 연락: 광 모듈의 제조업체 또는 공급업체와 연락하고 사용자 정의 기능에 대해 문의하십시오.그들에게 당신의 특정 요구 사항을 제공 하 고 TSB-0380-53DIR 모듈에 대한 사용자 정의 옵션이 있는지 물어.
사용자 정의 요구 사항을 지정: 제조업체에 사용자 정의 요구 사항을 명확하게 전달하십시오. 여기에는 원하는 사양, 성능 매개 변수, 형태 요소,또는 당신이 필요로 하는 다른 특정 기능귀하의 필요에 대한 철저한 이해를 보장하기 위해 가능한 한 많은 세부 사항을 제공하십시오.
제조업체와 상담: 제조업체와 대화하여 사용자 정의 요청의 타당성을 탐구하십시오. 그들은 지침을 제공하고 권장 사항을 제공 할 수 있습니다.또는 그들의 전문 지식과 능력에 기초한 대체 솔루션을 제안.
비용과 수반 시간을 평가하십시오: 사용자 정의는 추가 비용을 포함하고 수반 시간에 영향을 줄 수 있습니다.사용자 정의와 관련된 가격 및 생산 타임 라인을 이해하기 위해 제조업체와 이러한 요인을 논의사용자 정의와 비용 고려 사이의 타협을 고려하십시오.
검토 및 최종 결정: 사용자 지정 세부 사항에 대해 논의하고 동의 한 후에는 제안 된 사양, 가격 및 기타 관련 요소를 검토하십시오.모든 당사자가 주문을 최종화하기 전에 사용자 정의 범위에 대한 명확한 이해가 있는지 확인.
우리는 우리의 SFP 트랜시버 모듈 제품에 대한 기술 지원 및 서비스를 제공합니다. 고도로 훈련 된 기술 직원의 팀은 제품에 대한 모든 질문에 답변 할 수 있습니다.우리는 또한 설치 및 유지 보수 서비스를 제공합니다, 그리고 문제 해결 및 수리 서비스. 우리는 가능한 최고의 고객 경험을 제공하기 위해 노력합니다. 어떤 질문이나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.
SFP 트랜시버 모듈의 포장 및 운송:
참고 데이터 셰이트 파일 코드: DS100035
