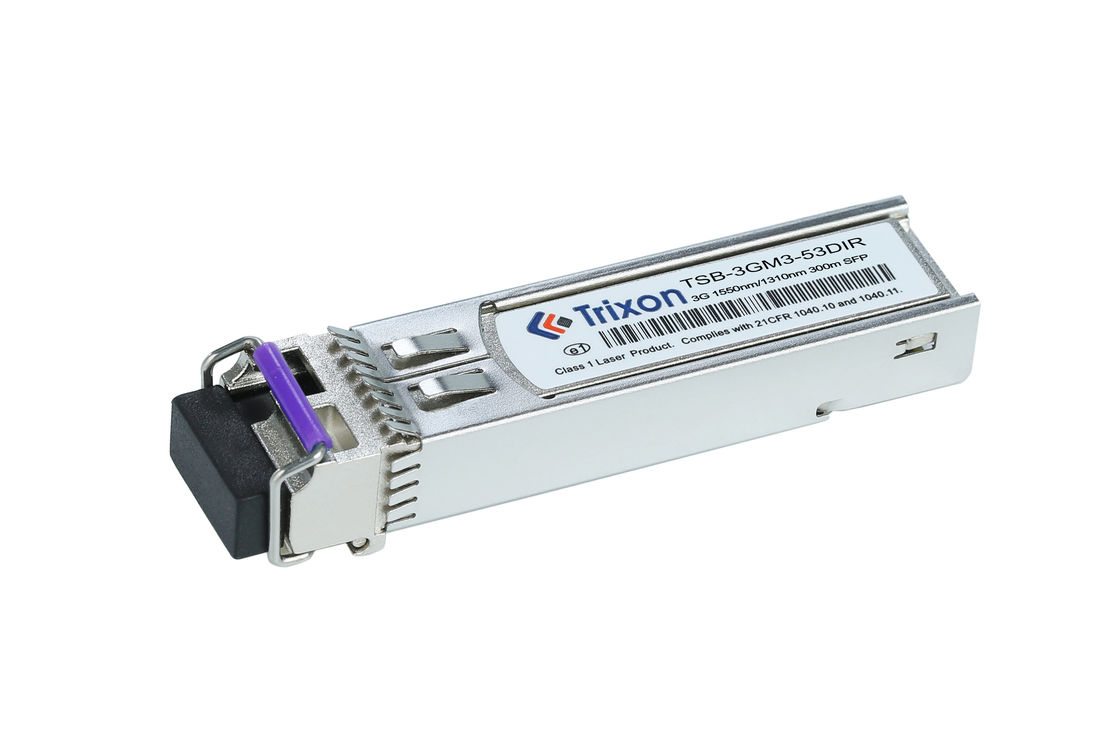

SFP 트랜시버 모듈은 저렴한 비용, 뜨거운 플러그, 단일 섬유, 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 모듈입니다.그것은 10km까지 단일 모드 섬유를 통해 광 신호의 전송 및 수신을 제공합니다. 디지털 진단 모니터링 인터페이스 (DDMI) 및 장거리 (LR) 애플리케이션을 위해 설계되었습니다. 0 °C에서 + 70 °C까지 광범위한 온도 범위를 지원합니다.그것은 단일 LC 커넥터 인터페이스가 장착되어 있으며 SFP MSA와 IEEE802에 적합합니다..3z 표준
매개 변수 | 가치 |
---|---|
커넥터 타입 | 단일 LC 커넥터 인터페이스 |
파장 | 1550nm/1310nm |
DDMI | 네 |
데이터 비율 | 운영 데이터 2.5~3.125 Gbps |
거리 | 300m |
온도 범위 | -40°C~+85°C |
전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
제품 이름 | 3.125G SFP 양방향 송신기 |
섬유 종류 | SMF |
플러그인 | 뜨거운 플러그 |
(300m-3km)
매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
송신기 | ||||||||
중앙 파장 | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
스펙트럼 너비*N오트4 | ∆λ | 1 | nm | |||||
평균 출력 전력 | P아웃 | -9 | -3 | dBm | ||||
멸종 비율 | 응급실 | 3.5 | 5.8 | dB | ||||
5 | 8 | |||||||
오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
출력 광학 눈 | ITU-T G와 호환됩니다.957 | |||||||
수신기 | ||||||||
중앙 파장 | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
감수성 *N오트5 | PIN | -16 | dBm | |||||
수신기 과부하 | 과부하 | 0 | dBm | |||||
LOS 주장 | LOSA | -30 | dBm | |||||
부채가 적립된 경우 | LOSD | -17번 | dBm | |||||
LOS 히스테레스 | 0.5 | dB |
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고: 1E-12@패턴 이하의 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.23-1@ER=10dB
로컬 영역 네트워크 (LAN): 모듈은 LAN 환경에서 네트워크 스위치, 라우터 및 기타 네트워크 장치 간의 고속 연결을 구축하는 데 사용할 수 있습니다.LAN 인프라 내에서 효율적인 데이터 전송을 촉진합니다..
메트로폴리탄 지역 네트워크 (MANs): 메트로폴리탄 지역 내의 다른 사이트 간의 연결을 제공하는 MANs에서 사용하기에 적합합니다.이 모듈은 중장거리 고속 통신을 지원합니다., 신뢰할 수 있는 데이터 교환을 가능하게 합니다.
산업 네트워크: 모듈은 신뢰성 있고 고속 통신이 필요한 산업 네트워크 환경에서 응용 프로그램을 찾습니다. 산업 자동화 시스템에서 사용할 수 있습니다.제어 네트워크, 그리고 강력한 연결을 요구하는 다른 산업용 애플리케이션.
보안 및 감시 시스템: 모듈은 보안 및 감시 시스템에 배치 될 수 있으며, 높은 품질의 비디오 데이터를 장거리 효율적으로 전송 할 수 있습니다.카메라 간 신뢰성 있는 통신을 촉진합니다, 녹화 장치, 제어 센터.
섬유로 가정 (FTTH): FTTH 배포에서 거주 또는 비즈니스 공간에 고속 광대역 연결을 제공하기 위해 사용할 수 있습니다.이 모듈은 광섬유 네트워크를 통해 효율적인 데이터 전송을 가능하게 합니다., 높은 대역폭 애플리케이션을 지원
제조업체와 연락: TSB-3GM3-53DIR 트랜시버 모듈의 제조업체 또는 공급업체와 연락하고 사용자 정의 기능에 대해 문의하십시오.귀하의 특정 요구 사항에 대한 자세한 정보를 제공.
사용자 정의 요구 사항을 지정: 제조업체에 사용자 정의 요구 사항을 명확하게 전달합니다. 여기에는 원하는 사양, 성능 매개 변수,온도 범위 조정, 전력 소비 최적화, 또는 당신이 필요로 하는 다른 특정 기능. 더 상세하고 구체적 될 수 있습니다, 더 나은 제조업체가 당신의 요구를 이해할 수 있습니다.
제조업체와 상담: 제조업체와 대화하여 사용자 정의 요청의 타당성을 탐구하십시오. 그들은 안내, 기술 전문 지식,그리고 그들의 능력과 경험에 기초한 권고그들은 또한 사용자 정의와 관련된 모든 제한이나 타협에 대해 조언 할 수 있습니다.
비용과 수반 시간을 평가하십시오: 사용자 정의는 추가 비용을 포함하고 수반 시간에 영향을 줄 수 있습니다.사용자 정의와 관련된 가격 및 생산 타임 라인을 이해하기 위해 제조업체와 이러한 요인을 논의사용자 정의, 비용 및 시간 고려 사이의 타협을 고려하십시오.
검토 및 최종 결정: 사용자 지정 세부 사항에 대해 논의하고 동의 한 후에는 제안 된 사양, 가격 및 기타 관련 요소를 검토하십시오.양측이 주문을 최종화하기 전에 사용자 정의 범위에 대한 명확한 이해가 있는지 확인.
우리는 SFP 트랜시버 모듈에 대한 다양한 기술 지원과 서비스를 제공합니다.우리의 전문가 팀은 당신이 가질 수 있는 모든 질문에 대답 하 고 제품 설치 및 유지 보수에 대한 도움을 제공 할 수 있습니다.
우리는 SFP 트랜시버 모듈에 대한 사전 판매 지원을 제공하며 제품의 기능과 기능에 대한 조언과 기존 시스템과의 호환성에 대한 정보를 제공합니다.우리의 숙련 된 엔지니어 팀 또한 귀하의 특정 필요에 대한 최고의 제품을 결정하는 데 도움이 될 수 있습니다.
우리는 SFP 트랜시버 모듈에 대한 설치 및 유지보수 서비스를 제공합니다.또한 제품을 가장 잘 사용하는 방법에 대한 지침을 제공합니다.우리는 또한 지속적인 유지보수 및 문제 해결 서비스를 제공할 수 있습니다.
우리는 SFP 트랜시버 모듈에 대한 기술 지원을 제공합니다. 우리의 전문가 팀은 제품과 함께 발생할 수 있는 모든 기술적 문제에 대한 지원을 제공할 수 있습니다.또한 제품이 최적의 작동을 보장하기 위해 어떤 조치를 취해야하는지에 대한 조언을 제공합니다..
SFP 트랜시버 모듈의 포장 및 운송:
각 SFP 트랜시버 모듈은 반 정적 가방에 포장되어 상자에 배치됩니다. 상자는 운송 중 모든 손상으로부터 SFP 트랜시버 모듈을 보호하기 위해 설계되었습니다.그 후 상자 는 봉인 되어 그 내용 과 목적지 주소 를 표시 하는 표지판 을 붙인다.
SFP 트랜시버 모듈이 포장되어 배송 준비가되면 익스프레스 운송 수송사를 통해 고객에게 전송됩니다.안전하고 신속한 배달을 보장하기 위해 패키지가 추적되고 모니터링됩니다..
참고 데이터 셰이트 파일 코드: DS100045
