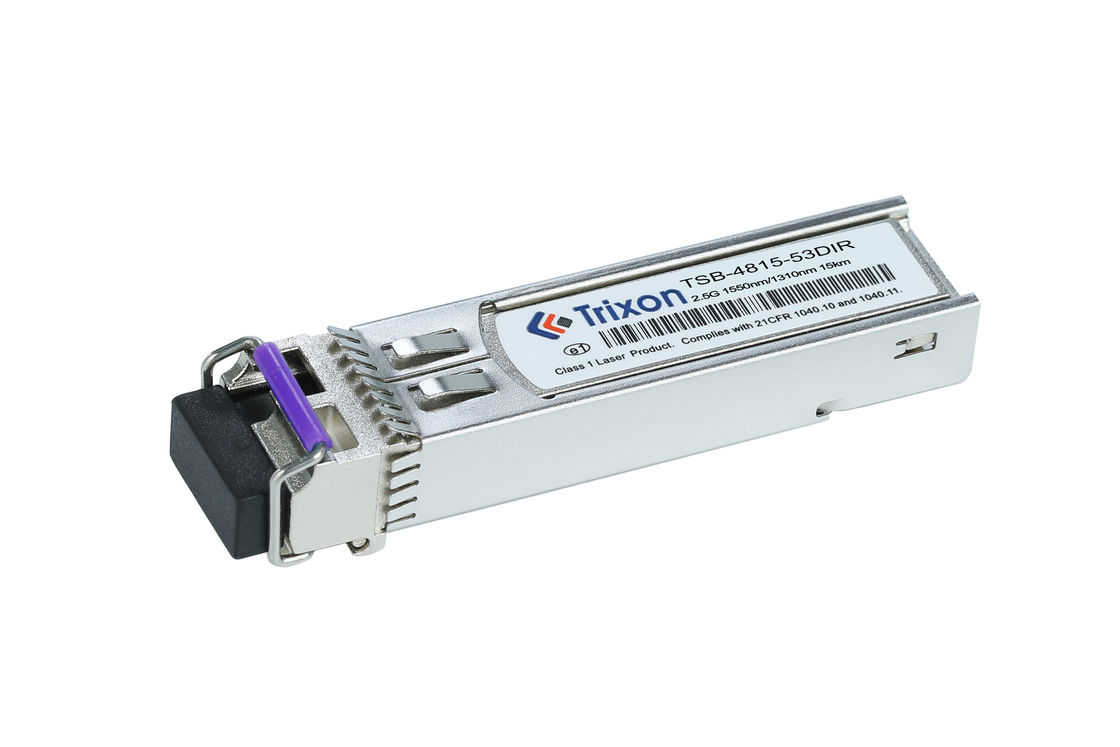

TSB-4815-53DIR 2.5G BIDI 송신기 거리 15km 파장 1550nm/1310nm -40°C ~ + 85°C SMF
SFP 트랜시버 모듈은 단일 3.3V 전원 공급 및 TTL 로직 인터페이스가 있는 고품질 광학 송수신 모듈이다. IEEE 802에 완전히 적합하다.3ae 10GBASE-SR/SW 및 SFF-8472 및 SFP MSA이 모듈은 1310nm/1550nm 파장을 지원하며 최대 거리는 15km에 이른다. 0~70°C의 작동 온도와 0~70°C의 저장 온도와 함께 핫 플러그 할 수 있다.
매개 변수 | 가치 |
---|---|
DDMI | 네 |
파장 | 1550nm/1310nm |
전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
거리 | 15km |
제품 이름 | OC-48/STM-16 양방향 SFP 송신기 |
섬유 종류 | SMF |
데이터 비율 | 운영 데이터 속도 최대 2.5Gbps |
온도 범위 | -40°C ~ +85°C |
커넥터 타입 | 단일 LC 커넥터 인터페이스 |
플러그인 | 뜨거운 플러그 |
(1310nm/1550 nm,DFB그리고 PIN15Km)
매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
송신기 | ||||||||
중앙 파장 | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | ||||
평균 출력 전력 | P아웃 | -5 | 0 | dBm | ||||
멸종 비율 | 응급실 | 8.2 | dB | |||||
오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
출력 광학 눈 | ITU-T G와 호환됩니다.957 | |||||||
수신기 | ||||||||
중앙 파장 | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
감수성 *N오트5 | PIN | -18세 | dBm | |||||
수신기 과부하 | 과부하 | 0 | dBm | |||||
광적 환전 손실 | 12 | dB | ||||||
LOS 주장 | LOSA | -35 | dBm | |||||
부채가 적립된 경우 | LOSD | -19 | dBm | |||||
LOS 히스테레스 | 0.5 | dB |
산업 네트워크: TSB-4815-53DIR 트랜시버는 신뢰할 수 있고 고속 연결이 필요한 산업용 애플리케이션에 적합합니다. 공장 자동화, 프로세스 제어에서 사용할 수 있습니다.,그리고 산업용 이더넷 배포.
야외 네트워크: 확장 된 온도 범위와 견고한 디자인으로 트랜시버는 야외 네트워크 응용 프로그램에 적합합니다. 야외 무선 백하우스에서 사용할 수 있습니다.감시 시스템, 그리고 스마트 시티 구축.
유틸리티 및 에너지 부문: 트랜시버는 유틸리티 및 에너지 부문에서 발전소, 재생 에너지 설비 및 스마트 그리드 네트워크와 같은 응용 프로그램을 찾습니다.중요한 인프라에서 통신과 데이터 전송을 가능하게 합니다..
교통 시스템: TSB-4815-53DIR 송신기는 철도, 지하철 및 고속도로와 같은 교통 시스템에 배치 될 수 있습니다. 신호 시스템에서 신뢰할 수있는 통신을 가능하게합니다.비디오 감시, 및 제어 응용 프로그램.
군사 및 국방: 트랜시버의 견고한 구조와 넓은 온도 범위는 군사 및 국방 응용 프로그램에 적합합니다. 군사 통신 네트워크에서 사용할 수 있습니다.안전한 데이터 전송, 그리고 전투 현장 배치.
석유 및 가스 산업: 트랜시버는 극한 온도와 혹독한 환경이 흔한 석유 및 가스 산업에 적합합니다. 해상 플랫폼에서 사용할 수 있습니다.뚫기 작업, 파이프 라인 모니터링 시스템
전송 거리: 트랜시버의 표준 전송 거리는 15km입니다. 그러나 특정 네트워크 요구 사항에 따라 더 길거나 짧은 거리를 지원하도록 사용자 정의 할 수 있습니다..
온도 범위: 트랜시버는 -40°C ~ +85°C의 확장 된 온도 범위 내에서 작동하도록 설계되었습니다.트랜시버는 이러한 사양을 충족하도록 사용자 정의 할 수 있습니다.
광섬유 커넥터 유형: 트랜시버는 일반적으로 LC 또는 SC와 같은 표준 광섬유 커넥터와 함께 제공됩니다.기존 네트워크 인프라 또는 특정 요구 사항에 따라 다른 커넥터 유형을 지원하도록 사용자 정의 할 수 있습니다..
디지털 진단 모니터링 (DDM): 트랜시버는 트랜시버 성능에 대한 실시간 모니터링 및 진단 정보를 제공하는 DDM 기능을 포함하도록 사용자 정의 할 수 있습니다.,광학 전력 수준, 온도, 전압 등이 있습니다.
다른 네트워크 장비와의 호환성: 트랜시버는 특정 네트워크 스위치, 라우터 또는 다른 네트워크 장비와의 호환성을 보장하기 위해 사용자 정의 할 수 있습니다.여기에는 특정 프로토콜을 준수하는 것이 포함됩니다., 표준, 또는 인터페이스
추가 보호 및 장치 옵션: 가혹한 환경에서, 수신기의 내구성 및 먼지 저항성을 높이기 위해 추가 보호 또는 장치 옵션이 필요할 수 있습니다.수분, 또는 다른 환경 요인 사용자 정의 장막 또는 보호 조치가 귀하의 특정 필요에 따라 논의 될 수 있습니다.
우리는 SFP 트랜시버 모듈에 대한 기술 지원 및 서비스를 제공합니다. 우리는 제품을 사용하는 동안 발생할 수있는 모든 문제에 대해 당신을 도울 수 있는 고도로 훈련 된 전문가 팀이 있습니다.우리의 서비스에는:
우리는 탁월한 고객 서비스와 기술 지원을 제공하기 위해 최선을 다하고 있습니다. 만약 당신이 어떤 질문이나 우리의 제품에 대한 도움을 필요로 한다면, 저희에게 연락하는 것을 주저하지 마십시오.
SFP 트랜시버 모듈의 포장 및 운송:
SFP 트랜시버 모듈은 전기 정전 방열 (ESD) 로 보호된 상자에 안전하게 포장되어 있으며, 충격과 진동으로부터 모듈을 보호하는 거품 삽입 장치가 장착되어 있습니다.그 후 상자 를 더 큰 상자 에 넣고 추가 로 포장 하여 안전한 배달 을 보장 한다.
참고 데이터 셰이트 파일 코드: DS100040
