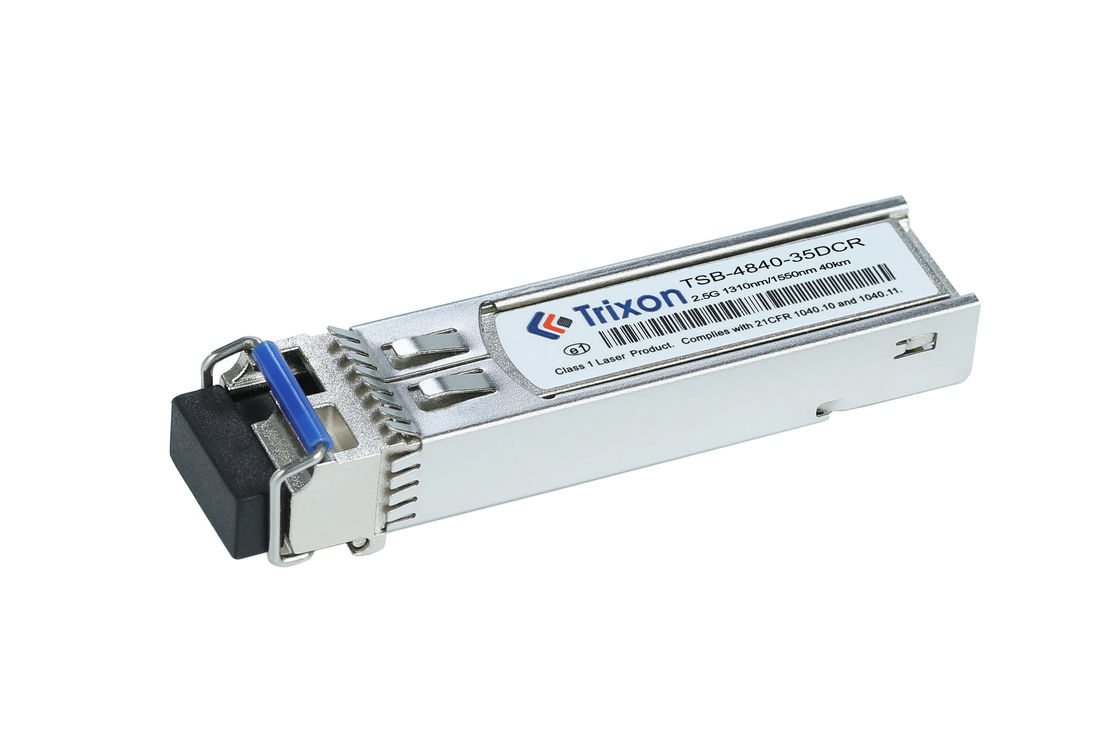

TSB-4840-35DCR 2.5Gbps 양방향 SFP 트랜시버 OC-48/STM-16 40km 1310nm/1550nm -5°C ~+70°C
OC-48/STM-16 쌍방향 SFP 트랜시버는 광섬유 통신 시스템에 대한 고성능, 비용 효율적인 모듈입니다.이 모듈은 단일 LC 커넥터 인터페이스와 최대 2 작동 데이터 속도를 지원.5 Gbps SFP MSA 표준과 RoHS를 준수합니다.
SFP 트랜시버 모듈은 단일 모드 섬유 (SMF) 및 1310nm/1550nm의 파장과 함께 사용하도록 설계되었습니다. 광 액세스,수도권 접근 및 건물 간 연결그것은 낮은 전력 소비, 저렴한 비용, 높은 신뢰성을 특징으로 하며, 소형 인자 플러거블 멀티 소싱 계약 (MSA) 에 적합합니다.
이 트랜시버 모듈은 고성능, 고급 기능의 저비용 광학 트랜시버가 필요한 애플리케이션에 이상적입니다.그것은 풀 듀플렉스 동작을 지원하고 LR 및 LC 표준의 요구 사항을 충족하고 초과하도록 설계되었습니다이 모듈은 다양한 광학 시스템과 호환되며 우수한 성능과 함께 높은 데이터 속도를 제공합니다.
OC-48/STM-16 양방향 SFP 트랜시버는 고속, 저비용 광 통신 요구에 이상적인 솔루션을 제공합니다. 그것은 높은 성능을 필요로하는 응용 프로그램에 설계되었습니다.고급 기능이 있는 저비용 광학 송신기높은 데이터 속도, 낮은 전력 소비, 그리고 견고한 디자인으로, 단위는 다양한 응용 프로그램에 대한 이상적인 선택입니다.
| 속성 | 가치 |
|---|---|
| 제품 이름 | OC-48/STM-16 양방향 SFP 송신기 |
| 데이터 비율 | 최대 2.5Gbps |
| 거리 | 40km |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 섬유 종류 | SMF |
| 파장 | 1310nm/1550nm |
| DDMI | 네 |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 온도 범위 | -5°C ~+70°C |
| 플러그인 | 뜨거운 플러그 |
(1310nm/1550nm,DFB그리고 PIN40Km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | ||||
| 평균 출력 전력 | P아웃 | -2 | +3 | dBm | ||||
| 멸종 비율 | 응급실 | 8.2 | dB | |||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
| 출력 광학 눈 | ITU-T G와 호환됩니다.957 | |||||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | - 20 | dBm | 1310nmTX/1550nmRX | ||||
| -27 | dBm | 1550nmTX/1310nmRX | ||||||
| 수신기 과부하 | 과부하 | -9 | dBm | |||||
| 광적 환전 손실 | 12 | dB | ||||||
| LOS 주장 | LOSA | -42 | dBm | |||||
| 부채가 적립된 경우 | LOSD | -28 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고: 1E-10@패턴 이하의 BER에서 측정된 최소 평균 광전력은 PRBS27-1@ER=10dB이다.
전기통신망: 모듈은 전기통신망에서 OC-48/STM-16 속도의 고속 데이터 전송을 지원할 수 있습니다.최대 40km의 먼 거리에서 신뢰할 수 있는 통신을 가능하게 합니다..
메트로폴리탄 지역 네트워크 (MANs): 도시 또는 대도시 지역에서 다양한 네트워크 노드를 연결하기 위해 MAN에 배치 될 수 있으며 효율적인 데이터 전송과 네트워크 연결을 제공합니다.
가정용 섬유 (FTTH): 이 모듈은 FTTH 배포에서 주거 및 비즈니스 공간에 초고속 광대역 서비스를 제공하기 위해 사용될 수 있습니다.신뢰성 있고 높은 대역폭의 연결을 가능하게 합니다..
데이터 센터: 데이터 센터에서 스위치, 라우터 및 서버와 같은 네트워크 장비 간의 연결을 구축하여 시설 내에서 효율적인 데이터 전송을 지원하는 데 사용할 수 있습니다.
엔터프라이즈 네트워크: 모듈은 기업 네트워크에 사용되어 다른 사무실이나 건물 사이의 신뢰할 수 있고 높은 대역폭 연결을 설정할 수 있습니다.효율적인 통신과 데이터 전송을 촉진합니다..
인터넷 서비스 제공자 (ISP): ISP가 고객에게 고속 인터넷 연결을 제공하기 위해 사용할 수 있으며, 장거리 광대역 서비스 제공을 지원합니다.
무선 백하울: 모듈은 무선 백하울 애플리케이션에서 사용할 수 있으며, 셀룰러 베이스 스테이션과 코어 네트워크 사이의 데이터 전송을 가능하게합니다.무선 통신 네트워크의 확충 및 향상 지원.
파장 구성: 표준 1310nm/1550nm보다 다른 파장 구성이 필요한 경우 제조업체와 특정 파장 요구 사항을 논의 할 수 있습니다.그들은 원하는 파장과 일치하는 사용자 정의 옵션을 제공 할 수 있습니다.
거리: 표준 TSB-4840-35DCR 모듈은 40km의 거리를 가지고 있습니다. 더 길거나 짧은 전송 거리를 필요로 하는 경우,사용자 정의 옵션의 가용성을 탐구하기 위해 제조사와 귀하의 요구 사항을 논의 할 수 있습니다..
온도 범위: -5°C에서 +70°C의 표준 온도 범위가 작동 환경에 맞지 않으면당신은 당신의 특정 조건에 더 잘 맞는 온도 범위를 사용자 정의 할 수있는 가능성에 대해 문의 할 수 있습니다..
커넥터 유형: 모듈은 특정 커넥터 유형 (예를 들어, LC, SC) 을 제공 할 수 있습니다.당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
전력 예산: 네트워크에 대한 특정 전력 예산 요구 사항이있는 경우 해당 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 결정하기 위해 제조업체와 논의 할 수 있습니다.
호환성: 기존 장비 또는 네트워크 설정과 호환성에 문제가 있다면사용자 정의 모듈이 특정 환경과 호환될 수 있는지 확인하기 위해 제조사와 토론 할 수 있습니다.
우리는 우리의 SFP 트랜시버 모듈에 대한 기술 지원과 서비스를 제공합니다. 우리의 친절하고 지식이있는 직원은 제품에 대한 모든 질문이나 우려에 도움을 줄 수 있습니다.
우리는 고객에게 최고의 경험과 서비스 품질을 제공하는 것을 자랑스럽게 생각합니다.저희와 연락하는 것을 주저하지 마세요.!
SFP 트랜시버 모듈의 포장 및 운송
SFP 트랜시버 모듈은 충격 방지 내부 쿠션이 있는 상자에 포장되어 있습니다. 상자에는 명확한 제품 설명과 바코드가 표시되어 있습니다.그 후 상자 는 운송 도중 제품 을 보호 할 수 있는 충분한 완충 이 있는 더 큰 운송 상자 에 넣는다배송 상자는 안전하게 봉인되어 목적지 주소와 연락처 정보가 표시됩니다.
참고 데이터 셰이트 파일 코드: DS100040
