이 SFP 트랜시버 모듈은 MSA SFP 사양에 완전히 적합하며 듀플렉스 LC 커넥터로 설계되었습니다. 1310nm 및 1550nm 파장을 지원합니다.그리고 단일 모드 섬유 (SMF) 를 통해 최대 10km의 전송 거리를 제공합니다.단일 3.3V 전원 공급 및 TTL 논리 인터페이스를 통해 모듈은 매우 신뢰할 수 있으며 낮은 전력 소비 솔루션을 제공합니다.
| 매개 변수 | 가치 |
|---|---|
| 온도 범위 | -5°C ~ +70°C |
| 제품 이름 | 1.25G GBE 쌍방향 SFP 송신기 |
| 거리 | 10km |
| 파장 | 1550nm/1310nm |
| 섬유 종류 | SMF |
| DDMI | 네 |
| 데이터 비율 | 운영 데이터 속도 최대 1.25Gbps |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 플러그인 | 뜨거운 플러그 |
| 준수 | MSA SFP 사양을 준수합니다. |
(1310nm/1550nm,FP/DFB그리고 PIN10km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| 평균 출력 전력 | P아웃 | -9 | -3 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE 및 IEEE 802.3ah-2004의 안면 마스크를 준수합니다. | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | - 22 | dBm | ||||
| 수신기 과부하 | 과부하 | -3 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||

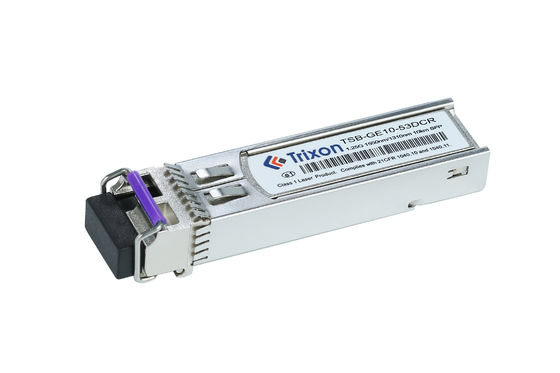

트릭슨 TSB-GE10-53DCR는 디지털 진단 모니터링 인터페이스 (DDMI) 기능을 갖춘 1.25G GBE 양방향 SFP 트랜시버입니다.이 트랜시버는 LC 광 연결 장치가 장착되어 있으며 10km까지의 SMF 섬유와 호환됩니다.그것은 1550nm / 1310nm의 파장을 가지고 있으며 이더넷, 섬유 채널 및 SONET / SDH와 같은 다양한 응용 프로그램에 적합합니다.10G 이더넷 애플리케이션에 대한 비용 효율적인 솔루션뿐만 아니라이 트랜시버는 또한 산업 및 상업용 응용의 엄격한 요구 사항을 충족하도록 설계되었습니다.어떤 환경에서도 뛰어난 성능을 제공합니다.우수한 성능과 DDMI 기능으로, 트릭슨 TSB-GE10-53DCR는 모든 10G 이더넷 애플리케이션에 완벽한 선택입니다.
파장: 요구 사항에 따라, 당신은 당신의 특정 섬유와 전송 거리의 필요에 맞게 다른 파장 조합에서 선택할 수 있습니다.
전송 거리: 다른 네트워크 아키텍처와 전송 필요에 맞게 전송 거리를 사용자 정의 할 수 있습니다.
작동 온도 범위:당신은 다양한 온도 조건에서 장치의 신뢰성과 안정성을 보장하기 위해 환경 조건의 요구 사항에 따라 작동 온도 범위를 사용자 정의 할 수 있습니다.
호환성: 기존 장비와 원활한 통합을 보장하기 위해 특정 네트워크 장치 또는 프로토콜과 호환되도록 인터페이스를 사용자 정의 할 수 있습니다.
특수 요구 사항: 전력 예산, 광학 성능, 크기 등 기타 특별한 요구 사항이 있다면 공급 업체와 상세하게 논의하고 TSB-GE10-53DIR를 사용자 정의 할 수 있습니다.
SFP 트랜시버 모듈에 대한 기술 지원 및 서비스에는 다음이 포함됩니다.
SFP 트랜시버 모듈의 포장 및 운송:
참고 데이터 시트 파일 코드:DS100033
