이 SFP 트랜시버 모듈은 10km의 SMF 링크를 위한 비용 효율적이고 고성능의 광적 트랜시버입니다. 그것은 멀티 소스 계약 (MSA) SFP 사양에 적합합니다.이 모듈은 소형 인자 플러거블 (SFP) 포트 애플리케이션을 위해 만들어졌습니다., 단일 3.3V 전원 공급 및 TTL 로직 인터페이스로 작동하도록 설계되었습니다. 이 모듈은 뜨거운 플러그를 지원하며 -5 ° C에서 +70 ° C의 온도 범위가 있습니다.또한 디지털 진단 모니터링 인터페이스 (DDMI) 기능이 있습니다, 사용자가 온도, 전압, 레이저 편향 전류와 같은 트랜시버의 실시간 매개 변수를 모니터링하고 광전력을 전송하고 광전력을 수신 할 수 있습니다.그것은 LR (장거리) 광 수신기 모듈의 애플리케이션을 위해 설계되었습니다..
| 매개 변수 | 가치 |
|---|---|
| 제품 이름 | 1.25G GBE 쌍방향 SFP 송신기 |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
| 파장 | 1310nm/1550nm |
| 거리 | 20km |
| 준수 | MSA SFP 사양을 준수합니다. |
| 데이터 비율 | 운영 데이터 속도 최대 1.25Gbps |
| 온도 범위 | -5°C ~+70°C |
| DDMI | 네 |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| 평균 출력 전력 | P아웃 | -9 | -3 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE 및 IEEE 802.3ah-2004의 안면 마스크를 준수합니다. | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | - 22 | dBm | ||||
| 수신기 과부하 | 과부하 | -3 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||

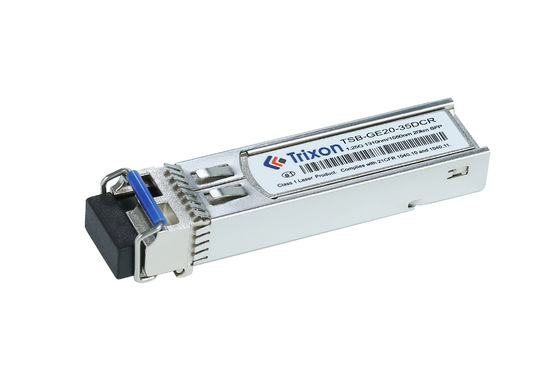

트릭슨 TSB-GE20-35DCR 1.25G SFP 트랜시버 모듈은 20km의 단일 모드 섬유로 신뢰할 수 있는 데이터 통신을 제공하기 위해 설계되었습니다.그것은 -5 °C에서 +70 °C의 확장 온도 범위를 제공하며 향상된 성능을 위해 DDMI를 갖추고 있습니다. 단일 3.3V 전원 공급 장치와 TTL 논리 인터페이스로 전원 공급됩니다. 인터페이스는 쉬운 연결을 위해 단일 LC 커넥터입니다. 중국에서 제작 된 트릭슨 TSB-GE20-35DCR 1.25G SFP 트랜시버 모듈은 데이터 통신 및 네트워크 요구에 대한 이상적인 솔루션입니다.그것은 긴 거리를 통해 고속 데이터 전송을 요구하는 응용 프로그램에 대한 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다.이 다재다능한 트랜시버 모듈은 낮은 전력 소모를 특징으로하고 1.25G SFP 트랜시버 모듈. 트릭슨 TSB-GE20-35DCR 1.25G SFP 트랜시버 모듈은 데이터 통신 및 네트워크 요구 사항에 이상적인 선택입니다.-5°C에서 +70°C까지 온도 범위가 넓습니다., DDMI, 단일 3.3V 전원 공급 및 TTL 논리 인터페이스, 그리고 쉬운 연결을 위해 단일 LC 커넥터.이 신뢰할 수 있고 다재다능한 트랜시버 모듈은 중국에서 제조되며 데이터 통신 및 네트워크 요구에 대한 비용 효율적인 솔루션을 제공합니다..
파장 사용자 정의: 트랜시버는 쌍방향 전송을 위해 1310nm와 1550nm의 특정 파장 조합을 위해 구성됩니다. 다른 파장 구성이 필요한 경우,가능한 사용자 정의 옵션에 대해 조사하기 위해 제조사 또는 판매자와 상담해야합니다..
전송 거리: TSB-GE20-35DCR 송신기는 최대 전송 거리가 20km로 설계되었습니다. 다른 전송 거리가 필요한 경우,제조사 또는 판매자와 문의하여 사용자 정의 버전 또는 귀하의 특정 요구 사항을 충족하는 대체 옵션을 제공하는지 확인하십시오..
확장 온도 범위: 트랜시버의 표준 작동 온도 범위는 -5 °C에서 +70 °C입니다.당신은 낮은 또는 높은 온도 조건에서 작동 할 수있는 사용자 정의 버전의 사용 가능성에 대해 문의 할 수 있습니다.
광섬유 커넥터 유형: 트랜시버는 일반적으로 LC (Lucent Connector) 와 같은 표준 광섬유 커넥터를 사용합니다. 그러나 네트워크가 다른 커넥터 유형을 사용하는 경우당신은 제조업체 또는 공급자와 당신의 특정 커넥터 유형에 맞게 사용자 정의 버전이 있는지 여부를 논의 할 수 있습니다.
우리는 SFP 트랜시버 모듈에 대한 기술 지원과 서비스를 제공합니다.
우리는 전화, 이메일, 온라인 채팅을 통해 24/7 고객 서비스와 기술 지원을 제공합니다. 우리의 서비스 팀은 당신이 가질 수 있는 모든 질문이나 문제에 도움을 줄 수 있습니다.
우리는 또한 설치, 유지보수 및 문제 해결에 도움을 줄 수있는 다양한 서비스를 제공합니다. 우리의 경험이 풍부한 기술자는 모듈을 설정하는 데 도움을 줄 수 있습니다.성능 최적화, 그리고 하드웨어 또는 소프트웨어 문제를 해결합니다.
우리는 SFP 트랜시버 모듈에 대한 포괄적인 보증 적용을 제공합니다. 우리의 보증은 부품과 노동을 포함하고, 우리의 수리 및 지원 서비스에 액세스 할 수 있습니다.
SFP 트랜시버 모듈은 정적 보호 패키지에 포장되어 ESD (전도 정적 방출) 손상 위험을 최소화해야합니다.각 모듈은 개별적으로 ESD 보호 장치로 포장되어야하며 패키지는 부품 번호 및 기타 관련 정보를 표시해야합니다..
배송을 위해, SFP 트랜시버 모듈은 적절한 패딩과 라벨링을 가진 견고한 고지 상자에 배포되어야 합니다. 추적 번호가 제공되면 고객에게 제공되어야 합니다.
참고 데이터 셰이트 파일 코드: DS100033
