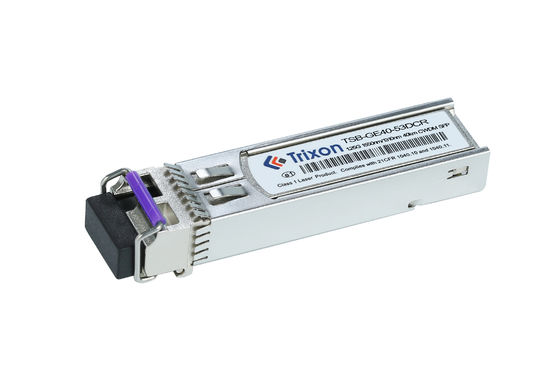

이 SFP 트랜시버 모듈은 10km의 SMF 링크를 위한 비용 효율적이고 고성능의 광적 트랜시버입니다. 그것은 멀티 소스 계약 (MSA) SFP 사양에 적합합니다.이 모듈은 소형 인자 플러거블 (SFP) 포트 애플리케이션을 위해 만들어졌습니다., 단일 3.3V 전원 공급 및 TTL 로직 인터페이스로 작동하도록 설계되었습니다. 이 모듈은 뜨거운 플러그를 지원하며 -5 ° C에서 +70 ° C의 온도 범위가 있습니다.또한 디지털 진단 모니터링 인터페이스 (DDMI) 기능이 있습니다, 사용자가 온도, 전압, 레이저 편향 전류와 같은 트랜시버의 실시간 매개 변수를 모니터링하고 광전력을 전송하고 광전력을 수신 할 수 있습니다.그것은 LR (장거리) 광 수신기 모듈의 애플리케이션을 위해 설계되었습니다..
| 매개 변수 | 가치 |
|---|---|
| 제품 이름 | 1.25G GBE 쌍방향 SFP 송신기 |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
| 파장 | 1310nm/1550nm |
| 거리 | 20km |
| 준수 | MSA SFP 사양을 준수합니다. |
| 데이터 비율 | 운영 데이터 속도 최대 1.25Gbps |
| 온도 범위 | -40°C ~ +85°C |
| DDMI | 네 |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| 평균 출력 전력 | P아웃 | -9 | -3 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE 및 IEEE 802.3ah-2004의 안면 마스크를 준수합니다. | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| 감수성 *N오트5 | PIN | - 22 | dBm | ||||
| 수신기 과부하 | 과부하 | -3 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
TSB-GE20-53DIR 트랜시버는 1.25Gbps의 데이터 속도가 충분할 때 광 통신 네트워크에 적합합니다.
BIDI (Bidi-directional) 기능은 단일 섬유로 양방향 통신을 허용하며, 신호를 전송하고 수신하는 데 다른 파장을 사용합니다.이것은 하나의 섬유만 사용할 수 있는 애플리케이션 또는 비용 효율적인 배포에 적합합니다..
20 킬로미터의 전송 거리는 로컬 영역 네트워크 (LAN), 대도시 네트워크 또는 캠퍼스 네트워크와 같은 중장거리 광 통신 네트워크에 적합합니다.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applications이들은 주거 및 비즈니스 환경에서 광섬유 액세스 서비스를 위해 사용되는 인기있는 광섬유 액세스 기술입니다.
-40°C ~ +85°C의 넓은 온도 범위는 이 트랜시버를 야외 또는 산업 환경과 같은 혹독한 환경에서의 배치에 적합하게 만듭니다.
데이터 속도: 트랜시버 모듈은 네트워크의 특정 요구 사항에 따라 다른 데이터 속도를 지원하도록 사용자 정의 할 수 있습니다. 여기에는 1Gbps, 10Gbps, 25Gbps,또는 더 높은 데이터 속도.
전송 거리: 트랜시버 모듈의 전송 거리는 네트워크의 특정 요구를 충족시키기 위해 사용자 정의 할 수 있습니다. 사용자 정의 옵션에는 단거리, 중거리,또는 장거리.
파장: 트랜시버는 네트워크 인프라와 요구 사항에 따라 850nm, 1310nm 또는 1550nm와 같은 특정 파장에서 작동하도록 사용자 정의 할 수 있습니다.
온도 범위: 트랜시버 모듈은 다양한 환경 조건에서 최적의 성능을 보장하기 위해 특정 온도 범위 내에서 작동하도록 사용자 정의 할 수 있습니다.확장된 온도 범위 또는 전문 산업 환경과 같은.
커넥터 인터페이스: 커넥터 인터페이스에 대한 사용자 정의 옵션은 LC, SC 또는 MPO 커넥터와 같은 다양한 유형을 포함 할 수 있습니다.사용 중인 특정 네트워크 장비 및 케이블 인프라에 따라.
프로토콜 지원: 트랜시버는 이더넷, 섬유 채널, SONET/SDH 또는 특정 산업 표준과 같은 다른 프로토콜 및 표준을 지원하도록 사용자 정의 할 수 있습니다.
형식 요소: 사용자 정의 옵션에는 SFP, SFP+, QSFP 또는 CFP를 포함한 다른 형식 요소가 포함될 수 있으며, 사용 중인 네트워크 장비와의 호환성을 보장합니다.
추가 기능: 특정 요구 사항에 따라 트랜시버 모듈은 디지털 진단 모니터링 (DDM),실시간 모니터링 및 진단 기능을 제공하는.
우리는 SFP 트랜시버 모듈에 대한 기술 지원과 서비스를 제공합니다.
우리는 전화, 이메일, 온라인 채팅을 통해 24/7 고객 서비스와 기술 지원을 제공합니다. 우리의 서비스 팀은 당신이 가질 수 있는 모든 질문이나 문제에 도움을 줄 수 있습니다.
우리는 또한 설치, 유지보수 및 문제 해결에 도움을 줄 수있는 다양한 서비스를 제공합니다. 우리의 경험이 풍부한 기술자는 모듈을 설정하는 데 도움을 줄 수 있습니다.성능 최적화, 그리고 하드웨어 또는 소프트웨어 문제를 해결합니다.
우리는 SFP 트랜시버 모듈에 대한 포괄적인 보증 적용을 제공합니다. 우리의 보증은 부품과 노동을 포함하고, 우리의 수리 및 지원 서비스에 액세스 할 수 있습니다.
SFP 트랜시버 모듈은 정적 보호 패키지에 포장되어 ESD (전도 정적 방출) 손상 위험을 최소화해야합니다.각 모듈은 개별적으로 ESD 보호 장치로 포장되어야하며 패키지는 부품 번호 및 기타 관련 정보를 표시해야합니다..
배송을 위해, SFP 트랜시버 모듈은 적절한 패딩과 라벨링을 가진 견고한 고지 상자에 배포되어야 합니다. 추적 번호가 제공되면 고객에게 제공되어야 합니다.
참고 데이터 셰이트 파일 코드: DS100033
