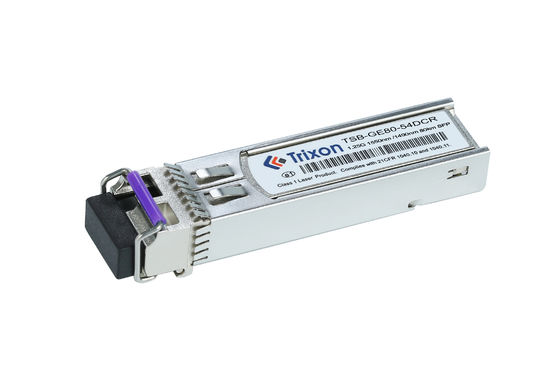

이건1.25G GBE 쌍방향 SFP 송신기이 트랜시버는 산업 표준인 SFP 멀티 소스 계약 (MSA) 에 부합하는 핫 플러그 가능한 장치입니다. DDMI를 지원하며 최대 80km의 거리를 도달 할 수 있습니다. 이 트랜시버는 1310nm DFB 레이저를 사용합니다.최대 1의 데이터 속도를 허용.25G. 기가비트 이더넷, 광섬유 채널 및 기타 광 연결에 사용하도록 설계되었습니다.
| 매개 변수 | 세부 사항 |
|---|---|
| 준수 | MSA SFP 사양을 준수합니다. |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 커넥터 타입 | 단일 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
| 플러그인 | 뜨거운 플러그 |
| 데이터 비율 | 운영 데이터 속도 최대 1.25Gbps |
| DDMI | 네 |
| 파장 | 1550nm/1490nm |
| 온도 범위 | -5°C ~+70°C |
| 거리 | 80km (LR) |
(1490nm/1550nm ,DFB그리고 PIN8만원m)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | |||
| 평균 출력 전력 | P아웃 | 0 | 5 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE 및 IEEE 802.3ah-2004의 안면 마스크를 준수합니다. | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| 감수성 *N오트5 | PIN | -24 | dBm | ||||
| 수신기 과부하 | 과부하 | -3 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -35 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고5: 1E-10@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.7-1@ER=10dB
트랜스시버는 1.25 Gbps의 데이터 속도가 충분할 때 광 통신 네트워크에서 일반적으로 사용됩니다.
BIDI (Bidi-directional) 기능은 단일 섬유로 양방향 통신을 허용하며, 신호를 전송하고 수신하는 데 다른 파장을 사용합니다.이것은 하나의 섬유만 사용할 수 있는 애플리케이션 또는 비용 효율적인 배포에 적합합니다..
80 킬로미터의 전송 거리는 광 통신 네트워크, 예를 들어 대도시 및 지역 네트워크와 같은 장거리 통신 네트워크에 적합합니다.
1550nm와 1490nm의 특정 파장 조합은이 트랜시버가 GPON (기가비트 수동 광망) 응용 프로그램에서 사용하기 위해 설계되었을 가능성이 있음을 시사합니다.GPON는 주거 및 비즈니스 환경에서 광섬유 액세스 서비스를 위해 사용되는 인기있는 광섬유 액세스 기술입니다..
데이터 속도: 트랜시버 모듈은 네트워크의 특정 요구 사항에 따라 다른 데이터 속도를 지원하도록 사용자 정의 할 수 있습니다. 여기에는 1Gbps, 10Gbps, 25Gbps,또는 더 높은 데이터 속도.
전송 거리: 트랜시버 모듈의 전송 거리는 네트워크의 특정 요구를 충족시키기 위해 사용자 정의 할 수 있습니다. 사용자 정의 옵션에는 단거리, 중거리,또는 장거리.
파장: 트랜시버는 네트워크 인프라와 요구 사항에 따라 850nm, 1310nm 또는 1550nm와 같은 특정 파장에서 작동하도록 사용자 정의 할 수 있습니다.
온도 범위: 트랜시버 모듈은 다양한 환경 조건에서 최적의 성능을 보장하기 위해 특정 온도 범위 내에서 작동하도록 사용자 정의 할 수 있습니다.확장된 온도 범위 또는 전문 산업 환경과 같은.
커넥터 인터페이스: 커넥터 인터페이스에 대한 사용자 정의 옵션은 LC, SC 또는 MPO 커넥터와 같은 다양한 유형을 포함 할 수 있습니다.사용 중인 특정 네트워크 장비 및 케이블 인프라에 따라.
프로토콜 지원: 트랜시버는 이더넷, 섬유 채널, SONET/SDH 또는 특정 산업 표준과 같은 다른 프로토콜 및 표준을 지원하도록 사용자 정의 할 수 있습니다.
형식 요소: 사용자 정의 옵션에는 SFP, SFP+, QSFP 또는 CFP를 포함한 다른 형식 요소가 포함될 수 있으며, 사용 중인 네트워크 장비와의 호환성을 보장합니다.
추가 기능: 특정 요구 사항에 따라 트랜시버 모듈은 디지털 진단 모니터링 (DDM),실시간 모니터링 및 진단 기능을 제공하는.
우리는 우리의 SFP 트랜시버 모듈에 대한 기술 지원과 서비스를 제공하여 고객이 제품을 최대한 활용할 수 있도록합니다.
우리의 기술 지원 팀은 모든 질문에 답하거나 설치, 문제 해결 및 유지 보수에 대한 조언을 제공 할 수 있습니다. 우리는 또한 펌웨어 업데이트와 같은 다양한 서비스를 제공합니다.하드웨어 수리, 그리고 대체품.
필요한 경우 원격 지원을 제공할 수 있고, 지원팀은 항상 발생할 수 있는 모든 문제에 도움을 줄 수 있습니다.
우리의 기술 지원 및 서비스에 대한 자세한 내용은 저희에게 문의하십시오.
SFP 트랜시버 모듈은 견고하고 내구적인 상자에 포장되어 배송됩니다. 상자는 운송 중에 제품이 손상되지 않도록 단단한 테이프로 밀폐되어야합니다.고객이 항목을 추적 할 수 있는지 확인하기 위해 배송에 추적 번호가 제공됩니다.또한 상자에는 고객의 이름, 주소 및 연락처 정보가 표시되어 있어 쉽게 식별할 수 있습니다.
배송 방법 은 고객 의 취향 에 따라 달라질 것 이다. 표준 배송 은 보통 신뢰성 있고 비용 이 효율적 인 택배 서비스 를 통해 이루어진다.우선 배송은 또한 제품을 신속하게 필요로하는 고객에 사용할 수 있습니다어떤 경우에도, 고객 만족은 우리의 최우선 과제입니다. 우리는 제품을 완벽한 상태로 고객에게 도착하도록 최선을 다할 것입니다.
참고 데이터 셰이트 파일 코드: DS100033
