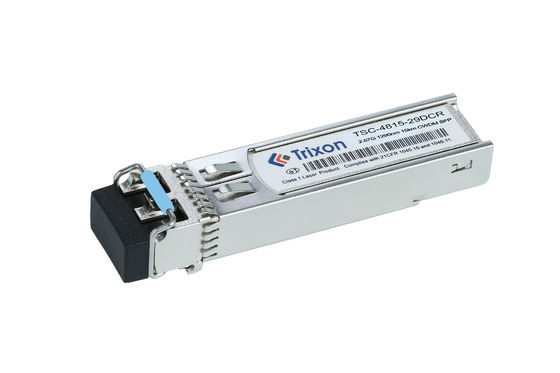

이 OC-48/STM-16 SFP CWDM 트랜시버는 1.25Gbps 데이터 전송 속도를 위해 설계되었으며, 듀플렉스 SMF 섬유 전송을 위한 듀얼 LC 커넥터 인터페이스를 기반으로 합니다.그것은 DDMI (디지털 진단 모니터링 인터페이스) 기능을 지원하는 고성능 및 비용 효율적인 제품입니다. 단일 +3.3V 전원 공급의 지원으로, 광 송수신기는 IEEE 802.3z 1000BASE-SX 및 SFF-8472 표준에 적합하며 1310nm 및 1550nm CWDM 파장을 지원합니다.
이 장치는 데이터 센터, 엔터프라이즈 코어 및 집계 계층, 그리고 대도시 지역 액세스에서 고밀도, 고 포트 수 응용 프로그램의 요구 사항을 충족하도록 설계되었습니다.그리고 그것의 컴팩트 크기와 낮은 전력 소비는 SFP 기반 시스템에 대한 이상적인 솔루션입니다.
| 제품 이름 | OC-48/STM-16 SFP CWDM 송신기 |
|---|---|
| 준수 | MSA SFP 사양 SFF-8472에 적합합니다. |
| 레이저 | CWDM |
| 거리 | 15km |
| 커넥터 타입 | 듀플렉스 LC 커넥터 인터페이스 |
| 섬유 종류 | SMF |
| 데이터 비율 | 운영 데이터 속도 최대 2.5Gbps |
| 플러그인 | 뜨거운 플러그 |
| DDMI | 네 |
| 온도 범위 | -5°C ~+70°C |
(15Km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | λc-75 | λc | λc+75 | nm | |||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | ||||
| 평균 출력 전력 | P아웃 | -5 | 0 | dBm | ||||
| 멸종 비율 | 응급실 | 8.2 | dB | |||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
| 출력 광학 눈 | 필터링 시 STM-16/OC-48 눈 마스크를 준수합니다. | |||||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1200 | 1600 | nm | ||||
| 감수성 *N오트5 | PIN | -18세 | dBm | |||||
| 수신기 과부하 | 과부하 | 0 | dBm | |||||
| 광적 환전 손실 | 12 | dB | ||||||
| LOS 주장 | LOSA | -35 | dBm | |||||
| 부채가 적립된 경우 | LOSD | -25 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
이 트랜시버는 주로 2.5 Gbps의 데이터 속도를 요구하는 광 통신 네트워크에서 사용됩니다.
OC-48 (오프티컬 캐리어 48) 및 STM-16 (동시 전송 모듈 16) 통신 표준에 기반한 애플리케이션에 적합합니다.
트랜스시버는 CWDM (Groarse Wavelength Division Multiplexing) 기술을 지원합니다.다양한 파장을 이용하여 하나의 섬유로 동시에 여러 개의 광 신호를 전송할 수 있도록 하는.
통신, 데이터 센터, 기업 네트워크 및 지하철 / 액세스 네트워크 등 다양한 네트워크 응용 프로그램에서 사용할 수 있습니다.
데이터 속도: 트랜시버 모듈은 네트워크 요구 사항에 따라 다른 데이터 속도를 지원하도록 사용자 정의 할 수 있습니다. 일반적인 데이터 속도는 1Gbps, 10Gbps, 25Gbps 및 더 높습니다.
전송 거리: 트랜시버 모듈의 전송 거리는 특정 네트워크 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다. 사용 된 기술에 따라 모듈은 단거리 (예:g., 몇 미터), 중거리 (예를 들어, 최대 10 킬로미터) 또는 장거리 (예를 들어, 최대 80 킬로미터 또는 더 많은) 응용 프로그램.
온도 범위: 트랜시버 모듈의 온도 범위는 특정 환경 조건에서 최적의 성능을 보장하기 위해 사용자 정의 할 수 있습니다.이 커스터마이징은 모듈이 극한 온도에서도 안정적으로 작동 할 수 있습니다.예를 들어 산업용 환경이나 야외 환경.
커넥터 인터페이스: 트랜시버 모듈은 LC, SC 또는 MPO 커넥터와 같은 다양한 유형의 커넥터 인터페이스를 지원하도록 사용자 정의 할 수 있습니다.커넥터 인터페이스의 선택은 사용되는 특정 네트워크 장비 및 케이블 인프라에 달려 있습니다..
프로토콜 및 표준: 트랜시버 모듈은 이더넷, 섬유 채널, SONET/SDH 또는 특정 산업 표준과 같은 다양한 프로토콜 및 표준을 지원하도록 사용자 정의 할 수 있습니다.
파장: 파장분열 멀티플렉스 (WDM) 기술을 사용하는 모듈의 경우,사용자 정의 옵션은 특정 네트워크 아키텍처 또는 요구 사항을 지원하기 위해 특정 파장 채널 또는 조합을 포함 할 수 있습니다..
형태 요소: 트랜시버 모듈은 SFP, SFP+, QSFP 또는 CFP와 같은 다양한 형태 요소로 제공됩니다. 네트워크 장비에 따라,사용자 정의는 호환성을 위해 적절한 형태 요소를 선택하는 것을 포함 할 수 있습니다..
우리는 우리의 SFP 트랜시버 모듈 제품에 대한 포괄적인 기술 지원과 서비스를 제공합니다.
우리는 고객의 요구 사항에 가장 적합한 선택을 돕기 위해 상세한 제품 정보, 기술 자문 및 솔루션을 제공합니다.
SFP 트랜시버 모듈의 포장 및 운송은 다음을 요구합니다.
참고 데이터 시트 파일 코드: DS210006
