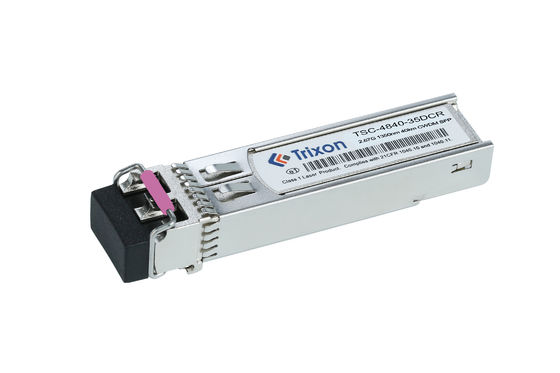

이 OC-48/STM-16 SFP CWDM 트랜시버는 MSA SFP 사양 SFF-8472에 적합하며 최대 2.5Gbps까지의 풀 듀플렉스 데이터 링크를 제공합니다.SFP 호환 네트워크 장비의 SFP 포트에 연결되는 핫 플러그 가능한 트랜시버입니다.10km 전송을 위한 LC 커넥터를 갖추고 있으며 3.3V 전원 공급만 필요로 하며 TTL 로직 인터페이스를 제공합니다.이 SFP 트랜시버는 CWDM 컴플라이언스이며 다양한 광망 애플리케이션에 완벽한 선택입니다..
| 매개 변수 | 가치 |
|---|---|
| 레이저 | CWDM |
| 제품 이름 | OC-48/STM-16 SFP CWDM 송신기 |
| 섬유 종류 | SMF |
| 거리 | 80km |
| 데이터 비율 | 운영 데이터 속도 최대 2.5Gbps |
| DDMI | 네 |
| 커넥터 타입 | 듀플렉스 LC 커넥터 인터페이스 |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 온도 범위 | -5°C ~+70°C |
| 플러그인 | 뜨거운 플러그 |
(80Km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | λc-75 | λc | λc+75 | nm | |||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | ||||
| 평균 출력 전력 | P아웃 | -2 | +3 | dBm | ||||
| 멸종 비율 | 응급실 | 8.2 | dB | |||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
| 출력 광학 눈 | 필터링 시 STM-16/OC-48 눈 마스크를 준수합니다. | |||||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1200 | 1600 | nm | ||||
| 감수성 *N오트5 | PIN | -28 | dBm | |||||
| 수신기 과부하 | 과부하 | -9 | dBm | |||||
| 광적 환전 손실 | 12 | dB | ||||||
| LOS 주장 | LOSA | -40 | dBm | |||||
| 부채가 적립된 경우 | LOSD | -29 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고5: 1E-10@pattern보다 작은 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.23-1@ER=9dB
의트릭슨 TSC-4880-XXDCRSFP 트랜시버 모듈은 듀플렉스 LC 커넥터 인터페이스를 갖춘 핫 플러그 가능한 트랜시버이다. MSA SFP 사양 SFF-8472에 적합하며 1310nm CWDM 레이저 솔루션을 제공합니다.이 모듈은 네트워크 장비에 쉽게 설치되도록 설계되었습니다., 데이터 센터, 사무실, 가정 및 고속 네트워크 연결을 필요로하는 다른 응용 프로그램에 대한 훌륭한 선택입니다. 다양한 네트워크 장비와 호환됩니다.라우터 포함트릭슨 TSC-4880-XXDCR는 고속 데이터 전송에 이상적인 솔루션이며 뛰어난 성능, 신뢰성 및 호환성을 제공합니다.
전송 속도: 1G 또는 10G와 같은 표준 2.5G보다 다른 전송 속도가 필요한 경우 제조업체 또는 공급자와이 요구 사항을 논의 할 수 있습니다.그들은 원하는 전송 속도를 충족하는 맞춤형 솔루션을 제공할 수 있습니다.
파장: CWDM 모듈은 일반적으로 CWDM 표준에 의해 정의된 특정 파장에서 작동합니다. 그러나 응용 프로그램에 대한 특정 파장 요구 사항이있는 경우,이 파장에서 작동하도록 모듈을 사용자 정의하는 가능성에 대해 문의 할 수 있습니다.
전송 거리: 표준 30km보다 더 길거나 짧은 전송 거리를 필요로 하는 경우당신은 제조업체와 당신의 특정 거리 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 여부를 논의 할 수 있습니다..
온도 범위: 응용 프로그램에서 지정된 -20°C ~ +85°C보다 더 넓은 또는 좁은 온도 범위가 필요한 경우당신은 모듈의 온도 범위를 사용자 정의 할 수있는 가능성에 대해 문의 할 수 있습니다.
커넥터 유형: 이 모듈의 표준 구성은 LC 커넥터일 수 있습니다. 그러나 다른 커넥터 유형이 필요하면, 예를 들어 SC 또는 ST,당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
DDMI 기능: 모듈의 성능과 매개 변수를 모니터링하기 위해 디지털 진단 모니터링 인터페이스 (DDMI) 기능이 필요한 경우이 기능이 사용 가능하거나 사용자 정의 될 수 있는지 제조사와 확인 할 수 있습니다..
.
우리는 우리의 SFP 트랜시버 모듈 제품에 대한 기술 지원과 서비스를 제공합니다.
SFP 트랜시버 모듈의 포장 및 운송:
우리는 SFP 트랜시버 모듈을 배송하기 위해 표준 패키지를 사용합니다. 모든 모듈은 거품 포장에 포장되어 추가 보호를 위해 거품 삽입이있는 카튼에 배치됩니다. 우리는 인증 우편, UPS, FedEx,DHL우리는 또한 필요한 경우 항공 화물 및 해상 화물 서비스를 제공 할 수 있습니다.
참고 데이터 시트 파일 코드: DS210006
