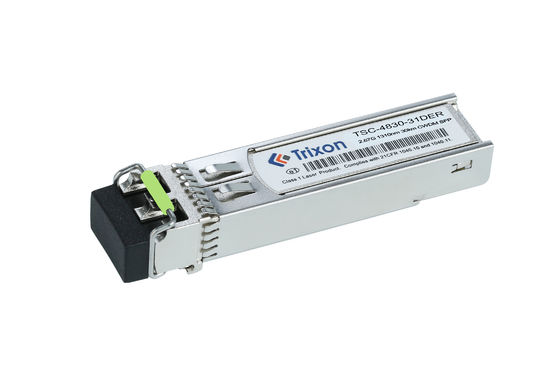

우리의 SFP 트랜시버 모듈은 MSA SFP 사양 SFF-8472에 적합하며, 장치 운영 매개 변수에 실시간 접근을 위해 디지털 진단 모니터링 인터페이스 (DDMI) 를 지원합니다.그것은 듀플렉스 싱글 모드 섬유 (SMF) 애플리케이션을위한 핫 플러그 가능한 광 송수신 모듈입니다., 1G에서 2.5Gbps까지의 운영 데이터 속도, LR/LW 전송을 지원합니다. 데이터 센터의 요구 사항을 충족시키기 위해 높은 성능과 신뢰성의 우수한 조합을 제공합니다.기업 및 통신망.
| 속성 | 사양 |
|---|---|
| 제품 이름 | OC-48/STM-16 SFP CWDM 송신기 |
| 데이터 비율 | 운영 데이터 속도 1G에서 2.5Gbps |
| 거리 | 30km |
| 레이저 | CWDM (1310nm) |
| 섬유 종류 | 단일 모드 섬유 (SMF) |
| 커넥터 타입 | 듀플렉스 LC 커넥터 인터페이스 |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
| 온도 범위 | -20°C ~ +85°C |
| 준수 | MSA SFP 사양 SFF-8472에 적합합니다. |
| 플러그인 | 뜨거운 플러그 |
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | λc-75 | λc | λc+65 | nm |
1271/1291 1311/1351 1371/1411 1471/1491년 1511/1531년 1551/1571 |
||
| 스펙트럼 너비*N오트4 | ∆λ | 1 | nm | DFB-LD | ||||
| 평균 출력 전력 | P아웃 | 1 | 4 | dBm | ||||
| 멸종 비율 | 응급실 | 8.2 | dB | |||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | |||||
| 출력 광학 눈 | 필터링 시 STM-16/OC-48 눈 마스크를 준수합니다. | |||||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1200 | 1600 | nm | ||||
| 감수성 *N오트5 | PIN | -29 | dBm | |||||
| 수신기 과부하 | 과부하 | -9 | dBm | |||||
| 광적 환전 손실 | -12 | dB | ||||||
| LOS 주장 | LOSA | -42 | dBm | |||||
| 부채가 적립된 경우 | LOSD | -30 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
참고4: VSCEL LD 및 FP LD 측정 스펙트럼 너비 RMS, DFB LD 측정 스펙트럼 너비 ∼20dB.
참고: 1E-12@패턴 이하의 BER에서 측정된 최소 평균 광전력은 PRBS2입니다.23-1@2.67Gbps
광섬유 통신 시스템: 이 CWDM 모듈은 광섬유 통신 시스템에 적합하며 2.5G 데이터 전송 링크를 설정하는 데 사용할 수 있습니다.그것은 확장 된 온도 범위에서 작동 할 수 있으며 긴 거리에 전송을 지원합니다 (30km)따라서 광섬유 액세스, 광섬유 광대역, 광섬유 전송 및 기타 응용 분야에서 사용할 수 있습니다.
데이터 센터 상호 연결: 데이터 센터 환경에서 이 CWDM 모듈은 데이터 센터 내에서 상호 연결을 구현하는 데 사용될 수 있다. 서버를 연결할 수 있다.저장장치 및 네트워크 장치, 고속 및 안정적인 데이터 전송을 지원합니다. 확장 된 온도 범위는 데이터 센터의 다른 온도 조건에 적응 할 수 있습니다.
통신 네트워크: 이 CWDM 모듈은 통신 네트워크에서 데이터 전송에 사용될 수 있습니다. 통신 기지 스테이션을 연결할 수 있습니다.전송 장비와 네트워크 노드, 장거리 데이터 전송. 확장 된 온도 범위에서 작동하고 다양한 환경 조건에 적응 할 수 있습니다.
비디오 감시 시스템: 이 CWDM 모듈은 또한 비디오 감시 시스템에서 데이터 전송에 적합합니다.장거리 비디오 전송을 지원하기 위해 비디오 카메라와 모니터링 센터를 연결하는 데 사용할 수 있습니다.확장 된 온도 범위는 야외 또는 혹독한 환경에서 비디오 감시 필요에 적합합니다.
전송 속도: 1G 또는 10G와 같은 표준 2.5G보다 다른 전송 속도가 필요한 경우 제조업체 또는 공급자와이 요구 사항을 논의 할 수 있습니다.그들은 원하는 전송 속도를 충족하는 맞춤형 솔루션을 제공할 수 있습니다.
파장: CWDM 모듈은 일반적으로 CWDM 표준에 의해 정의된 특정 파장에서 작동합니다. 그러나 응용 프로그램에 대한 특정 파장 요구 사항이있는 경우,이 파장에서 작동하도록 모듈을 사용자 정의하는 가능성에 대해 문의 할 수 있습니다.
전송 거리: 표준 30km보다 더 길거나 짧은 전송 거리를 필요로 하는 경우당신은 제조업체와 당신의 특정 거리 요구 사항을 충족하도록 모듈을 사용자 정의 할 수 있는지 여부를 논의 할 수 있습니다..
온도 범위: 응용 프로그램에서 지정된 -20°C ~ +85°C보다 더 넓은 또는 좁은 온도 범위가 필요한 경우당신은 모듈의 온도 범위를 사용자 정의 할 수있는 가능성에 대해 문의 할 수 있습니다.
커넥터 유형: 이 모듈의 표준 구성은 LC 커넥터일 수 있습니다. 그러나 다른 커넥터 유형이 필요하면, 예를 들어 SC 또는 ST,당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
DDMI 기능: 모듈의 성능과 매개 변수를 모니터링하기 위해 디지털 진단 모니터링 인터페이스 (DDMI) 기능이 필요한 경우이 기능이 사용 가능하거나 사용자 정의 될 수 있는지 제조사와 확인 할 수 있습니다..
SFP 트랜시버 모듈 포장 및 운송
SFP 트랜시버 모듈은 보호용 거품 포장에 안전하게 포장되어 있으며 배송을 위해 고리 상자 또는 플라스틱 상자에 배치됩니다.그 후 상자 는 폴리에틸렌 이나 크래프트 종이 와 같은 방수 포장 재료 에 봉합 됩니다.그 후 상자 는 운송 도중 제품 의 안전 을 보장 하기 위해 테이프 로 봉인 됩니다. 그 후 제품 의 이름, 주소 및 연락 정보 로 포장 됩니다.패키지가 밀폐되면, 그것은 출하에 준비되어 있습니다.
참고 데이터 셰이트 파일 코드: DS900003
