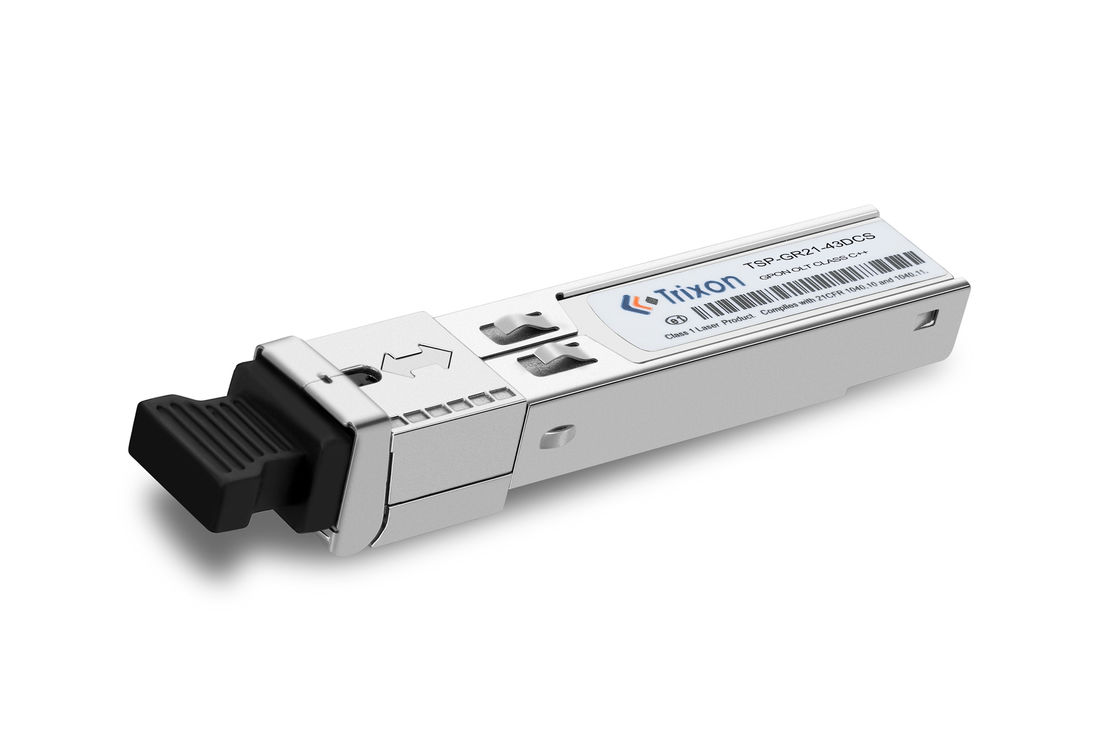

GPON OLT 트랜시버 모듈 클래스 C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
PON 트랜시버 (PON Transceiver) 는 패시브 광망 (PON) 애플리케이션을 위해 설계된 단일 모드 광 수신기이다. 1490nm DFB-LD 송신기와 1310nm 번스 모드 APD-TIA 수신기를 갖추고 있다.데이터 속도가 TX 2.488Gbps 및 RX 1.244Gbps, 최대 20km의 전송 거리에 있습니다. 단일 3.3V 전원 공급 장치에 의해 공급되며 TTL 논리 인터페이스가 장착되어 있습니다.그것은 SC / UPC 표준에 적합하며 단일 모드 섬유 애플리케이션을 위해 설계되었습니다.이 트랜시버는 FTTH, FTTB 및 FTTP 네트워크에 이상적입니다. 그것은 매우 신뢰할 수 있으며 장거리, 고속 통신에 최적화되었습니다.
| 매개 변수 | 가치 |
|---|---|
| 제품 이름 | PON 송신기 |
| 커넥터 타입 | 단일 SC/UPC |
| 광학적 부품 | DFB |
| 작동 온도 | 0°C~+70°C |
| 송신 거리는 | 거리는 최대 20km |
| 데이터 비율 | TX 2.488Gbps RX 1.244Gbps |
| 성능 | 입력 광전력 수준을 모니터링하는 디지털 번스트 RSSI 기능 |
| 인터페이스 타입 | SC/UPC |
| 적용 | C++ 클래스 |
| 전원 공급 | 단일 3.3V 전원 공급 및 TTL 논리 인터페이스 |
성능 사양 광학
(클래스 C++)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 |
| 9μm 핵 지름 SMF | 20 | Km | |||
| 데이터 비율 |
TX 2488 RX 1244 |
Gbit/s | |||
| 송신기 | |||||
| 중앙 파장 | λC | 1480 | 1490 | 1500 | nm |
| 스펙트럼 너비 (-20dB) | Δλ | 1 | nm | ||
| 평균 출력 전력 | AOP | +5 | +9 | dBm | |
| 멸종 비율 | 응급실 | 8.2 | dB | ||
| 오프 송신기의 평균 전력 | -39 | dBm | |||
| 송신기 분산 벌금 | TDP | 1 | dB | ||
| 출력 광학 눈 | ITU-T G와 일치합니다.984.2 | ||||
| 수신기 | |||||
| 중앙 파장 | 1260 | 1310 | 1360 | nm | |
| 감수성 *참고3 | SEN | -32 | dBm | ||
| 수신기 과부하 | SAT | -12 | dBm | ||
|
수신기 폭발 모드 동적 범위 |
15 | dB | |||
| 광적 환전 손실 | - 20 | dB | |||
| 부채가 적립된 경우 | -33 | dBm | |||
| LOS 주장 | -45 | dBm | |||
| LOS 히스테레스 | 0.5 | 4 | dB | ||
의트릭슨 TSP-GR21-43DCS PON 송신기고속, 장거리 광 연결이 필요한 애플리케이션에 이상적인 선택입니다.C++ 클래스광학 인터페이스와 단일SC/UPC 커넥터, 최대 데이터 전송을 허용합니다2.488Gbps그리고1.244Gbps수신 및 전송에 사용 됩니다.20km, 트릭슨 TSP-GR21-43DCS PON 트랜시버는 광범위한 응용 프로그램에 적합합니다.DFB신뢰성 있고 안전한 연결을 보장하기 위한 광학 부품입니다.PON우수한 성능을 가진 송신기
트릭슨 TSP-GR21-43DCS PON 트랜시버는 C++ 클래스 애플리케이션에 사용되는 단일 모드 광학 트랜시버이다.트랜시버는 TX 2의 데이터 속도를 갖추고 있습니다.488Gbps RX 1.244Gbps 그리고 1490nm DFB-LD 송신기와 1310nm Burst-mode APD-TIA 수신기의 파장.그것은 송신기 및 수신기 모두를 위해 SC / UPC 광 인터페이스가 장착되어 있으며 DFB 광 구성 요소를 제공합니다..
우리의 PON 트랜시버는 숙련된 기술 지원 엔지니어 팀에 의해 지원됩니다. 우리는 귀하의 제품이 최적의 성능으로 실행되는 것을 보장하기 위해 다양한 서비스를 제공합니다.
모든 PON 트랜시버 제품은 단단한 고지 박스에 안전하게 포장됩니다. 박스에는 제품, 액세서리 및 모든 사용자 설명서가 포함됩니다.
배송은 신뢰할 수 있는 택배 서비스를 통해 이루어집니다. 우리는 고객에게 추적 코드를 이메일로 보내서 패키지의 진행 상황을 추적할 수 있습니다. 배송 시간은 목적지에 따라 달라집니다.
참고 데이터 셰이트 파일 코드: DS900008
