SFP 트랜시버 모듈 (SFP Transceiver Module) 은 1310nm 1.25Gbps SFP LR 듀플렉스 LC 애플리케이션에서 사용하기 위해 설계된 컴팩트하고 핫 플러그 가능한 트랜시버 모듈이다. 단일 3.3V 전원 공급 및 TTL 논리 인터페이스를 지원한다..온도 범위는 -5°C에서 +70°C까지, 전송 거리는 최대 40km입니다.SFP 트랜시버 모듈은 SFF-8472 MSA를 준수하고 DDM (디지털 진단 모니터링) 기능을 지원합니다.그것은 SMF (Single Mode Fiber) 에 적합하며 네트워크 시스템에 광섬유 연결을 추가하는 비용 효율적인 방법을 제공합니다.
| 매개 변수 | 설명 |
|---|---|
| 섬유 종류 | 단일 모드 섬유 (SMF) |
| 거리 | 40km |
| 플러그인 | 뜨거운 플러그 |
| 준수 | SFF-8472와 호환됩니다. |
| 레이저 | 1310nm-FP |
| 제품 이름 | SDH STM-1/SONET OC-3 SFP 송신기 |
| 온도 범위 | -5°C ~+70°C |
| 데이터 비율 | 운영 데이터 속도 최대 155.52 Mbps |
| DDMI | 네 |
| 커넥터 타입 | 듀플렉스 LC 커넥터 인터페이스 |
(1310nmFP그리고 PIN40km)
| 매개 변수 | 기호 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
| 송신기 | |||||||
| 중앙 파장 | λc | 1280 | 1310 | 1340 | nm | ||
| 스펙트럼 너비*N오트4 | ∆λ | 3 | nm | FP-LD | |||
| 평균 출력 전력 | P아웃 | -5 | 0 | dBm | |||
| 멸종 비율 | 응급실 | 10 | dB | ||||
| 오프 송신기의 평균 전력 | P오프 | -45 | dBm | ||||
| 출력 광학 눈 | Telcordia GR-253-CORE와 ITU-T G의 안면 마스크를 준수합니다.957 | ||||||
| 수신기 | |||||||
| 중앙 파장 | λc | 1200 | 1650 | nm | |||
| 감수성 *N오트5 | PIN | -34 | dBm | ||||
| 수신기 과부하 | 과부하 | -10 | dBm | ||||
| 광적 환전 손실 | 12 | dB | |||||
| LOS 주장 | LOSA | -45 | dBm | ||||
| 부채가 적립된 경우 | LOSD | -35 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||

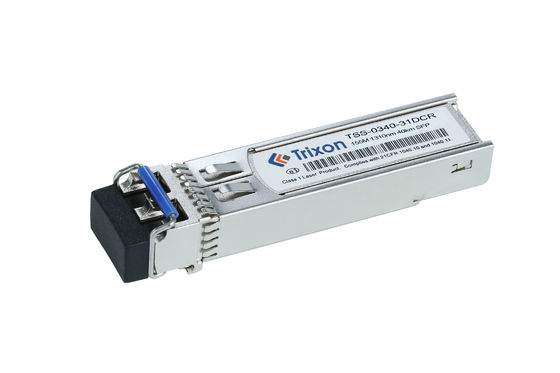

트릭슨 TSS-0340-31DCR는 다양한 애플리케이션을 위한 1.25G SFP 트랜시버 모듈이다. 듀플렉스 LC 커넥터 인터페이스, 1310nm 레이저, SMF 섬유 유형이 특징이다.핫 플러그 가능하고 최대 155의 운영 데이터 비율을 가지고 있습니다.52 Mbps 이 제품은 고속, 신뢰성 높은 데이터 전송을 필요로 하는 데이터 센터 및 통신 네트워크에 이상적입니다.우수한 성능과 신뢰성을 제공하기 위해 설계되었습니다이더넷, 파이브러 채널, 기가 비트 이더넷 등 다양한 애플리케이션에 이상적인 솔루션입니다.트릭슨 TSS-0340-31DCR는 장기 사용용으로 설계되었으며 제한된 평생 보증으로 지원됩니다..
전송 거리: 전송 거리를 조정해야 하는 경우 제조업체 또는 공급자와 논의하십시오. 표준 80km보다 더 길거나 짧은 전송 거리가 필요한 경우,그들은 맞춤형 솔루션을 제공할 수 있습니다.
온도 범위: 응용 프로그램에서 지정된 -5°C ~ +70°C보다 더 넓은 또는 좁은 온도 범위가 필요한 경우당신은 트랜시버 모듈의 온도 범위를 사용자 정의하는 가능성에 대해 문의 할 수 있습니다.
커넥터 유형: 이 트랜시버 모듈의 표준 구성은 LC 커넥터입니다. 다른 커넥터 유형이 필요한 경우, 예를 들어 SC 또는 ST당신은 제조사와 사용자 정의 가능성을 논의 할 수 있습니다..
포장 및 라벨링: 트랜시버 모듈에 대한 특정 포장 또는 라벨링 요구 사항이 있다면, 예를 들어 회사 로고 또는 특정 브랜드 포함,사용자 정의 옵션에 대해 문의 할 수 있습니다.
추가 기능: 고급 진단, 전력 모니터링 또는 특정 프로토콜 지원과 같은 특정 추가 기능이나 기능이 있다면제조사와 맞춤화 가능성에 대해 논의할 수 있습니다..
우리는 SFP 트랜시버 모듈에 대한 기술 지원 및 서비스를 제공합니다. 우리의 서비스에는 포함됩니다:
SFP 트랜시버 모듈은 외부 충격, 진동 및 오염으로부터 보호 할 수있는 방식으로 포장하고 배송해야합니다.
참고 데이터 시트 파일 코드:DS110024
트릭슨 회사 빌딩
트릭슨 수신기 모듈 테스트 시나리오:
우리는 스스로 OSA를 생산합니다. 다음 비디오는 OSA 생산을 위한 자동 분배소를 보여줍니다.
